一、产品概述

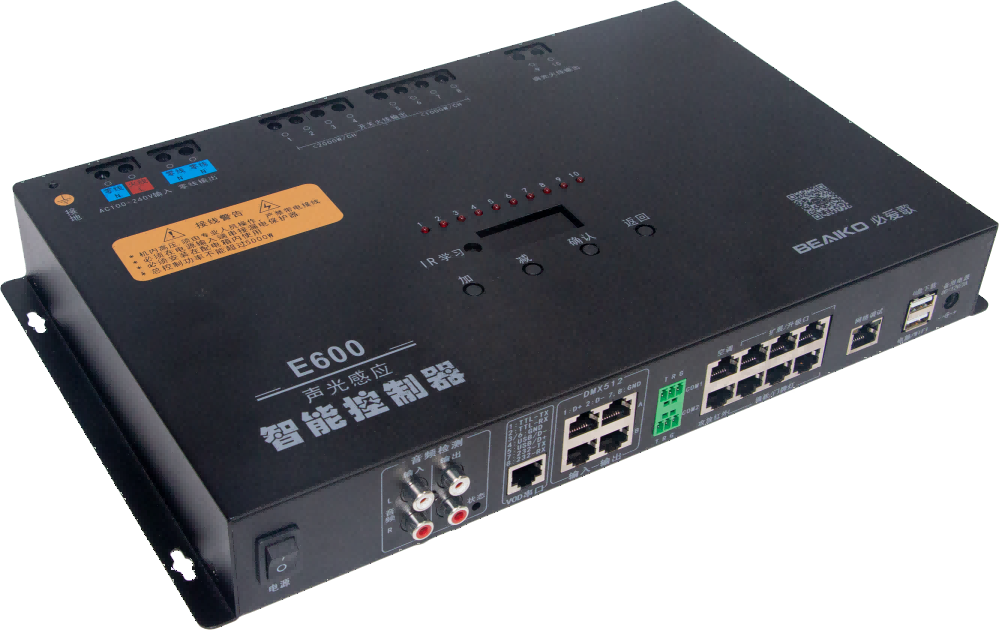

        E600W是一款应用于KTV包房、多功能厅、宴会厅、电音房的智能灯控可编程管理系统,内置3路音频信号切换、音频检测、8路强电控制通道(1-240A)、4路可控硅可控硅调光控制通道、2DMX512输出通道,2DMX512输入通道,通过内外控,可以实现外置控台直接控制灯具。与点歌机联接后可实现声光电联动。

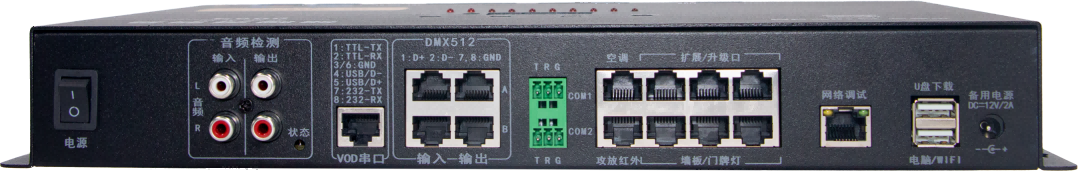

二、接口说明




1、  音频检测:接点歌机、打碟机和效果器,用于采集点歌机、打碟机音频节奏,具有音频信号切换功能;

2、  空调网口:KC-02空调红外发射盒,用来控制红外型空调;

3、  扩展口:3组扩展口,可接KC-02、时序器、墙板、灯控等设备;

4、  U盘下载:通过U盘升级下载灯光程序、VOD协议、空调红外码等;

5、  VOD串口:通过此口外接指定串口线可以和各种点歌机对接,达到声光联动的目的;

6、  DMX512口:2512输入和2512输出,共有1024个通道,可以外接1024控台,进行效果录制或者通过切换信号直接控制房间灯具;

7、  COM口:2232端口,用来控制外部其它设备,如效果器、时序器、投影机等;

8、  功放红外口:外接标配的红外发射头,通过学习效果器红外码来控制效果器各项功能;

9、  墙板门牌灯口:3个墙板/门牌灯口,用来接墙板、门牌灯、时序器、灯控等设备;

     10、   网络调试口:此口可以用来调试灯光效果或者连接局域网进行控制;

     11、   电脑/WIFI口:可接WIFI调试线或有线调试线调试灯光场景、升级灯光程序等;

     12、   备用电源口:可外接DC12V/2A电源进行临时供电,不接强电也能够正常工作;

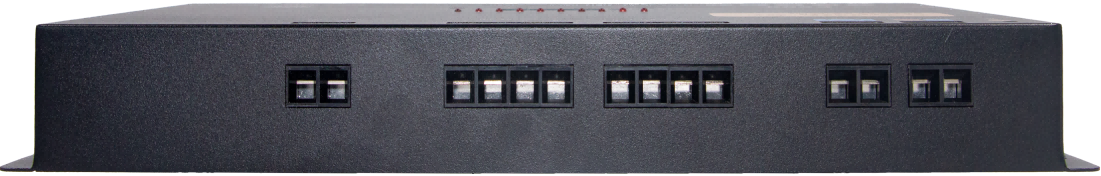

     13、   调光输出口:4路可控硅输出,单路输出阻性800W

     14、   8路继电器输出: 1-4路继电器单路输出 2000W5-8路继电器单路输出1000W

     15、   零线输出口:2路零线输出,方便接负载的零线。

     16、   市电输入口:接入100~220V交流电,给整机供电。


三、产品应用






工作环境温度:

-10-------40

工作环境湿度:

0%-------75%

存储环境温度:

-20-------60

输入电压:

AC100-240V/50-60HZ

整机自身功耗:

12W

总功率容量:

5000W,阻性负载

调光控制:

4路(单路调光功率800W阻性负载)

开关控制:

8路强电控制(1-2路继电器单路负载2000W3-8路继电器单路负载1000W)支持风管机空调控制。

LINK口最大负载

12W1A



整机外型尺寸:

357mmL*213mmW*47.5mmH
