E-8000智控网络服务器KTV大堂走廊智能灯光管理系统
随着近十年来LED电子技术的飞速发展，KTV场所大堂走廊的光环境设计也不断推陈出新，更加个性化和科技化，不仅满足静态的照明也融入了动态的视觉设计，灯具方面从普通的射灯、筒灯、单色轮廓灯带发展到了RGB七彩幻彩灯带以及LED舞美灯具和激光效果灯具。另外，KTV场所的营业时间特点一般在下午和晚上，不同的时间段有不同的灯光效果需求，所以，有必要建立一套自动化的智能灯光管理系统。
一、系统特点：
目前灯具大致可以分为照明灯具和舞美灯具。照明灯具一般有射灯、筒灯和灯带；灯带又分为单色静态灯带、RGB灯带和RGB幻彩灯带。舞美灯具一般有图案灯、光束灯、激光灯等。光环境设计的基本是静态灯效，要满足基本的照明功能，由于KTV场所的特点则需要在一定的场景下要体现动态的灯效，如需要调动情绪的快节奏声光联动特效，或者定点定时的声光联动快闪特效等。本方案可以通过E-light8000管理软件指定区域和时间设定场景。KTV走廊一般有很多条，一般按照每条走廊为一个区域划分，多个走廊区域再加上大厅形成整个区域。根据KTV的营业特点，可以事先根据区域及时间段配置好各种灯光场景的模式自动运行，也可以通过快捷墙板进行人工一键干预。快捷墙板可以置放于总控前台，也可以每个走廊单独分控放置。可以设置系统的工作时长，达到规定的时间和条件则功能受限制，以达到节能功能。也可以增加传感设备，实现智能节能。分控设备的调光数据可以备份在主控服务器里，网络一直分发素材信息给分控，检测到设备连接则自动下载素材到分控，保证系统能够安全运行。

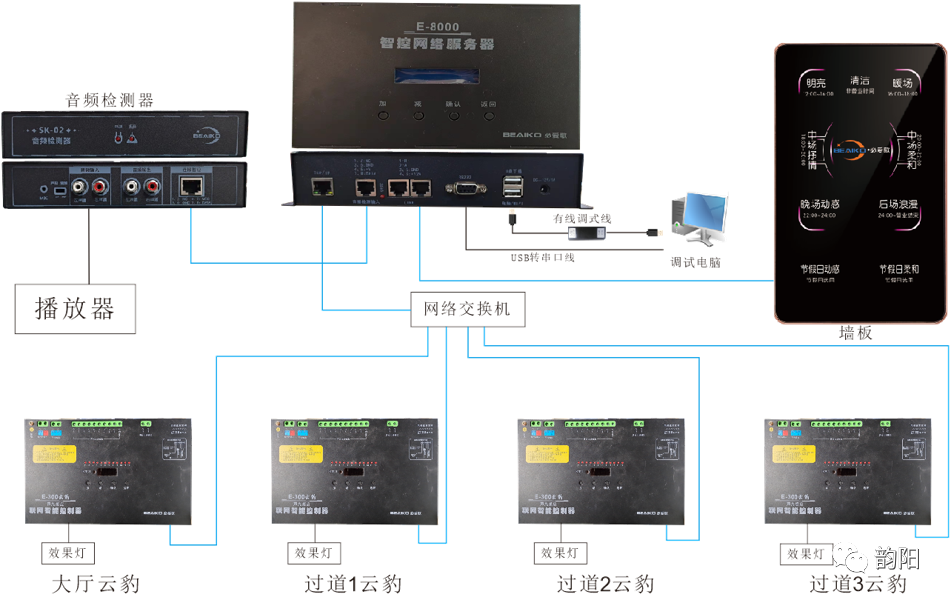

各区域的灯控设备一般选配一台E-300，根据灯具的数量和种类选配扩展灯控。主控墙板可以手动设置场景，分控墙板可以方便在该区域进行设置。主控墙板也可以选用无线控制台。总控墙板可一键控制分控场景，分控可各自单独控制。音频检测由服务器进行实现，通过网络实时分发到区域灯控执行声控场景。根据需要可以实现与外部的系统联控，如和LED大屏投影系统的场景联控或者视频素材联控等。

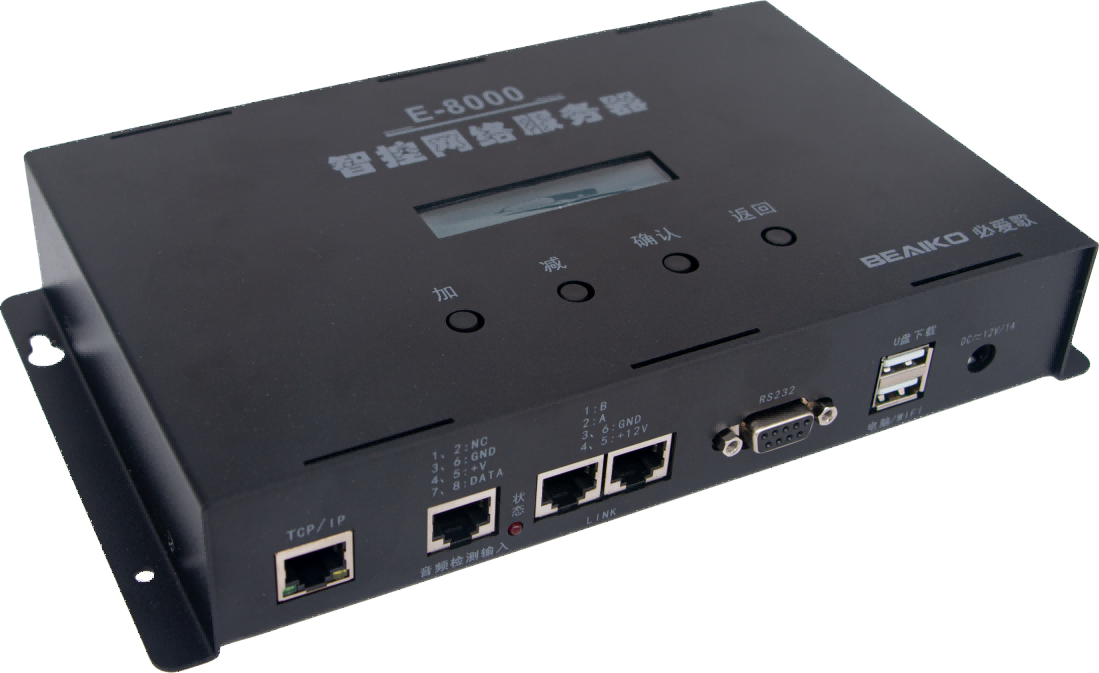

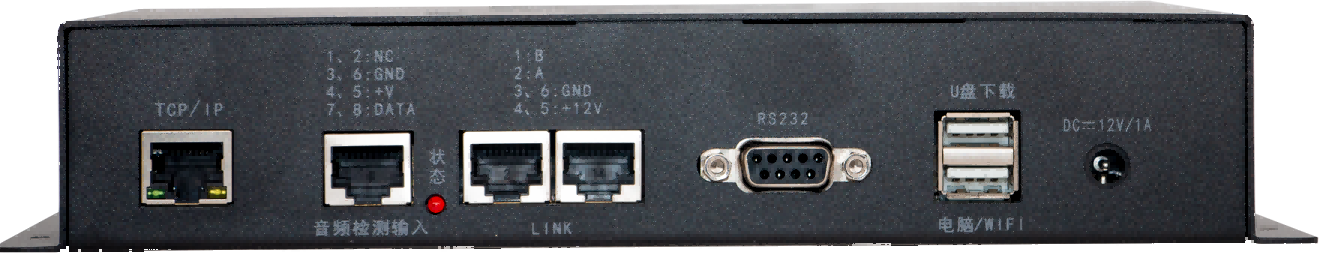

三、E-8000智控网络服务器功能
1、管理软件：提供E-light8000智控管理程序，所有设置存储在服务器上。
2、定时控制：服务器内置时钟，可设置某个时间段启用已设置的功能。
3、分区控制：通过E-light8000智控管理程序设置1台或者多台E-300分控组成一个区域。可以设置多达32个区域，各区域可以设置18个任务。
4、场景控制：可设置某个时间段向E-300分控发送数据启用该区域的相应场景。
5、通道控制：可设置某个时间段向E-300分控发送通道或者调光加减码值，和普通房间的墙板控制一样。
6、音乐声控：连接SK-02音频检测器检测音乐节奏信息，通过TCP/IP分发节奏信息，当E-300分控编辑了声控场景，区域效果将跟着音乐变化实现声光联动。
7、连接墙板：可通过墙板进行人工干预，干预后直到下一个任务来临前一直保持干预场景。服务器可以连接墙板并给墙板12V供电，墙板也可以直接连接到分控E-300上。当切换墙板上场景按键时，墙板对应的区域将实现该场景；当切换墙板上的自动按键时，该区域的场景将按照设置的分时功能运行。墙板上除了场景控制按键，还可以有通道或者调光加减按键。
8、分控参数备份：E-300分控编辑完效果之后，其参数可以通过U盘下载到E-8000服务器里面,通过服务器可以下发所有调光参数。
9、分控设备维护:假如分控设备损坏需要更换，则更换上新的E-300分控，设置好IP地址，E-300分控将自动通过网络从E-8000更新所有参数数据。
四、设备配置
1、主控设备
设备名称 | 参数特点 | 数量 |
E-8000智控网络服务器 | 联网控制32个区域分控 | 1台 |
E-light8000智控管理程序 | 上位机配置 | 1套 |
SK-02音频检测器 | 提供节奏分析 | 1台 |
TA-124快捷触控面板或液晶墙板 | 最大24个快捷按键 | 1个可选 |
16口网络交换机 | 根据分控终端数量选择 | 1台 |
2、分控设备
设备名称 | 参数特点 | 数量 |
E-300云豹联网智能控制器 | 最大30个灯光场景 DMX512输出控制512通道灯具 | 1个分区1台或多台 |
DE-30P解码器 | 12V低压控制RGB灯带 调光控制12V筒灯射灯 | 根据灯具数量选配 |
EK0408系列灯控 | 继电器可控硅控制灯具 | 根据灯具数量选配 |
MH-200魔幻灯带控制器 | 控制12V/5V幻彩灯带 | 根据灯带数量选配 |
MH-100魔幻灯带控制器 | 控制12V/5V幻彩灯带 | 根据灯带数量选配 |
3、辅助设备
设备名称 | 参数特点 | 数量 |
灯带电源 | 12V/5V各种规格 | 根据负载选配 |
5类网线 | 国标 | 根据现场配置 |
电源线 | 4/2.5/1.5各种规格 | 根据现场配置 |

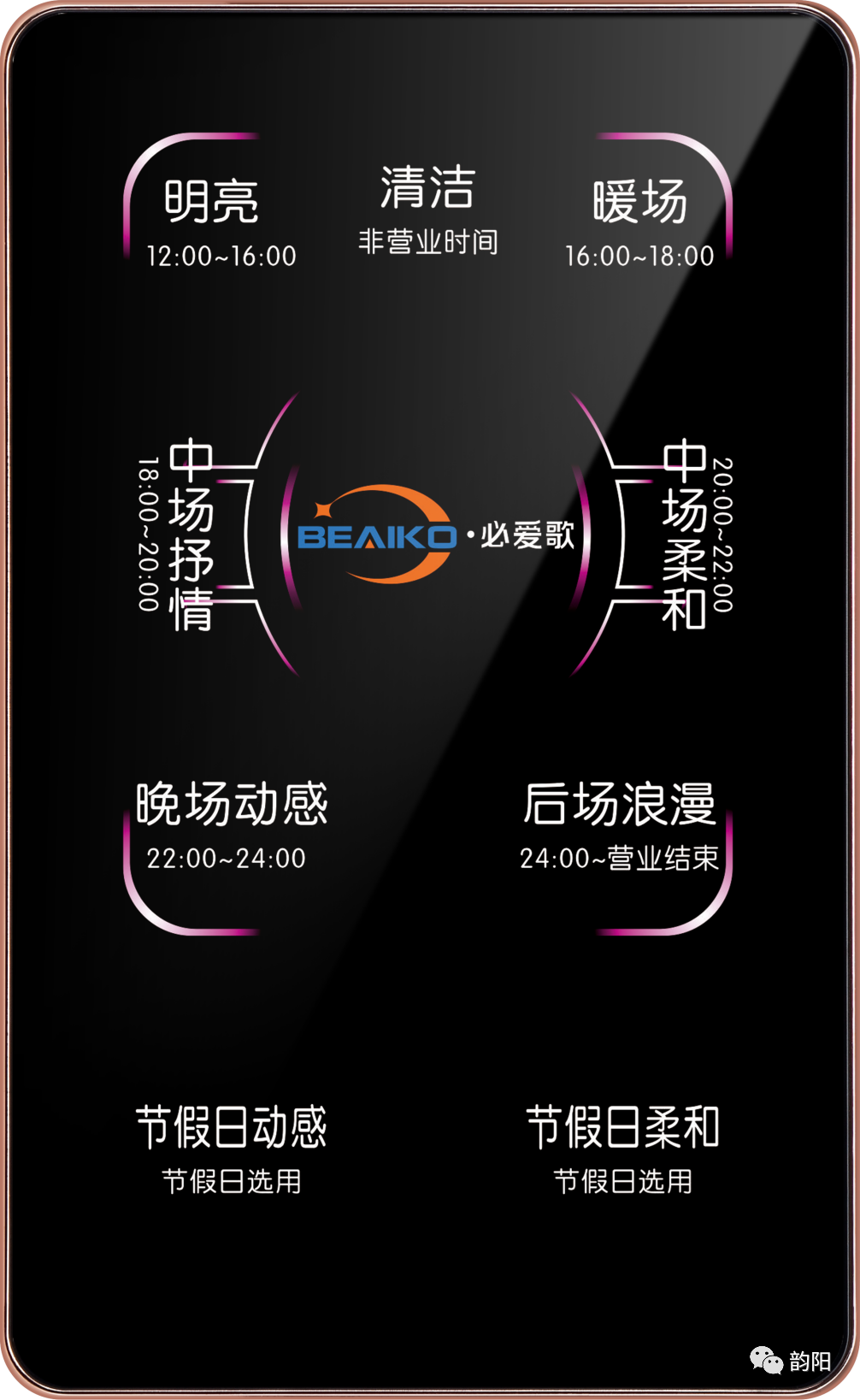

五、墙板范例
