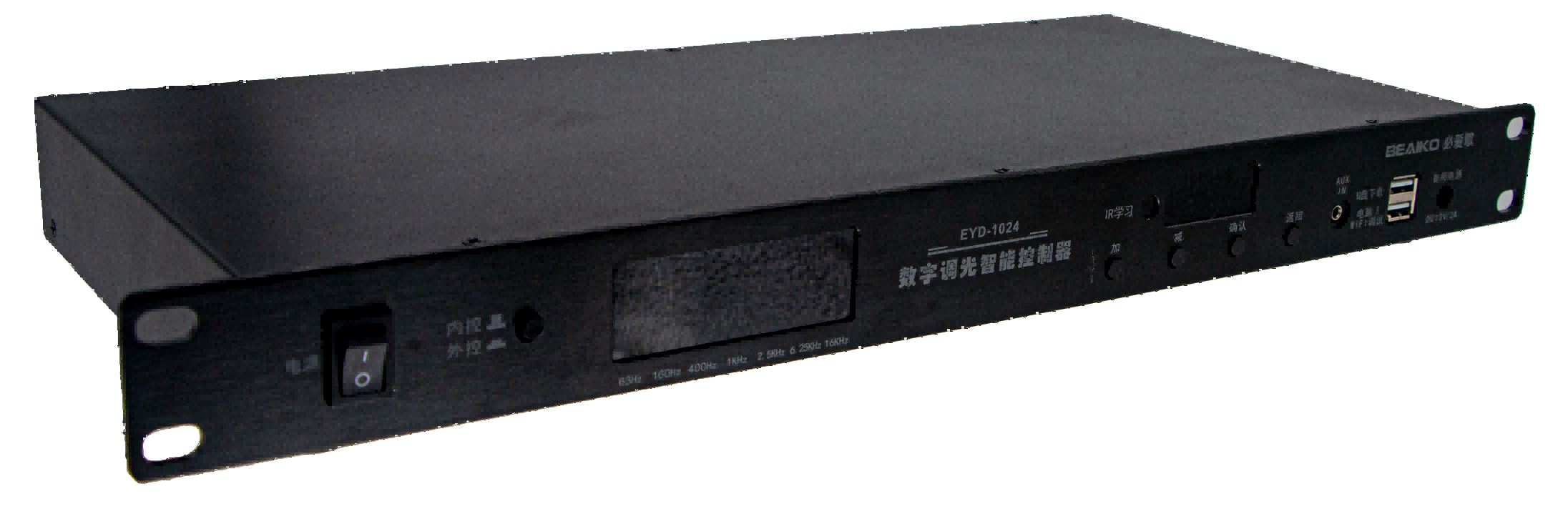

一.产品概述
EYD1024是一款应用于多功能厅、宴会厅、清吧等的智能灯控可编程管理系统。有两组DMX512信号输出和两组DMX512信号输入功能，内置音频检测、效果器控制、内控外控切换、频谱显示，控台连接等功能，通过配线盒与点歌机连接可实现声光联动的功能。

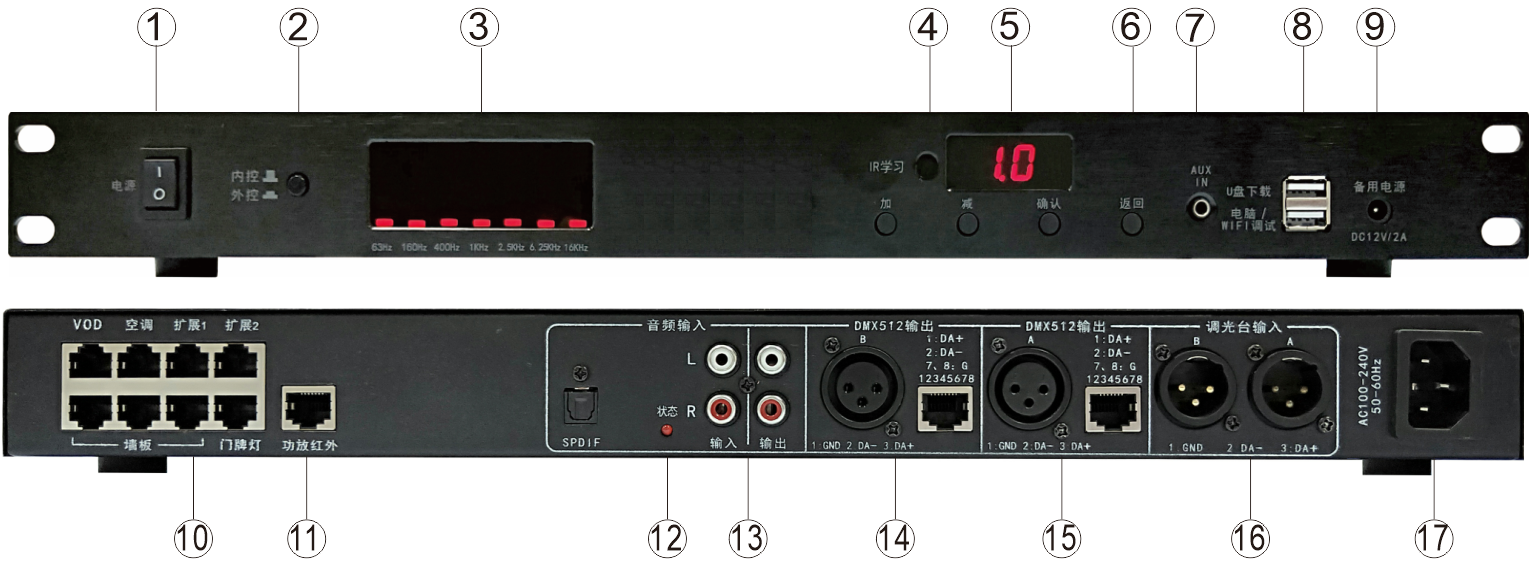

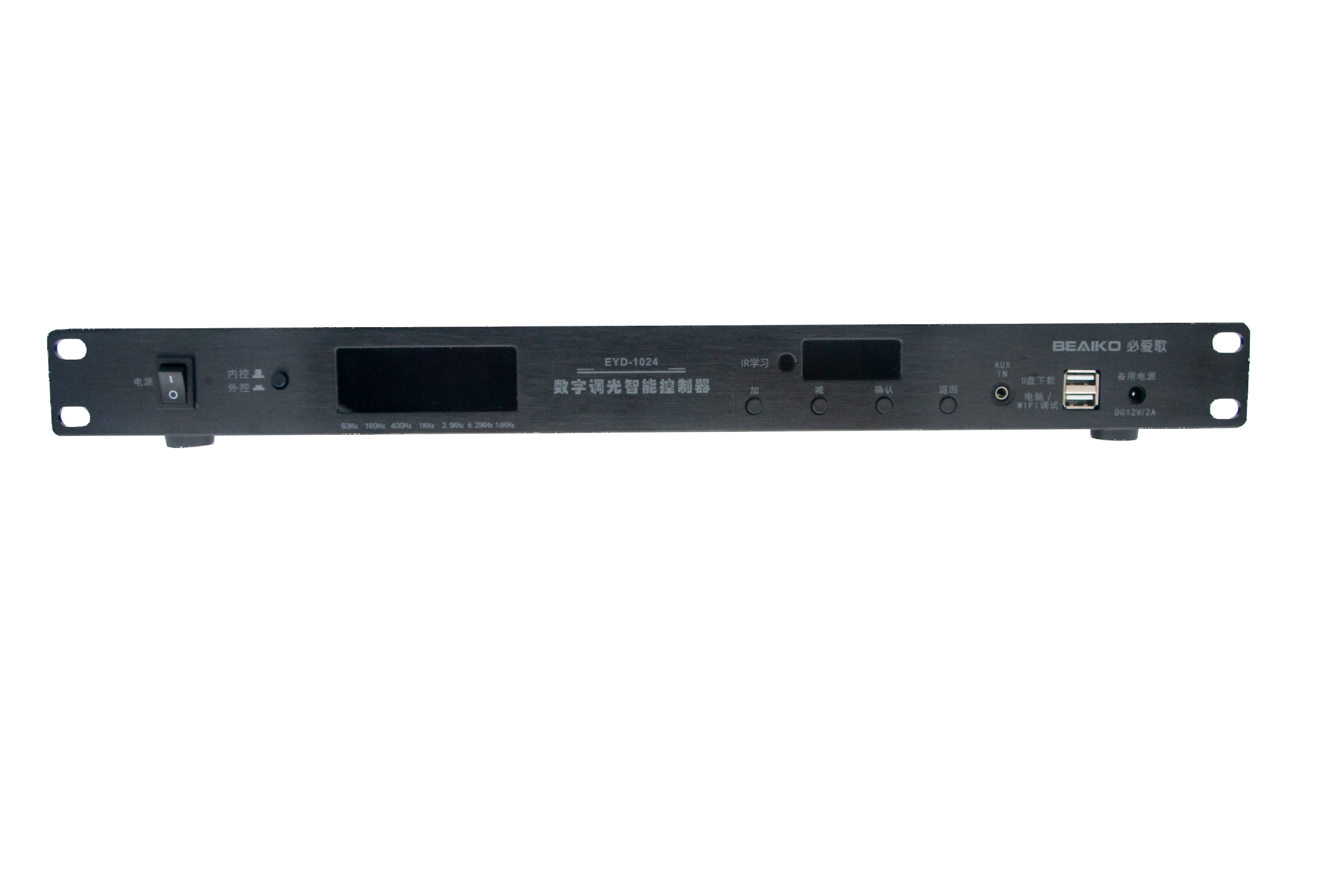

二.接口说明
1. 电源开关：用于开启或关闭机器电源；
2. 内控外控开关：弹起状态时为内控状态，此时512输出到灯具的是机器内部程序；按下状态时为外控状态，此时512输出到灯具的是外部控台的控制信号。
3. 频谱显示：此LED屏可根据音频节奏时时显示当前音频频谱。
4. IR学习窗：在学习效果器红外信号时，此窗口可接收效果器红外信号，配合软件完成红外学习。
5.数码显示屏：用于显示机器版本号、场景号、透传协议码等功能。
6.4个按键：用于设置控制的各项功能；
7. 音频输入：可外接3.5音频线，外接手机、电脑、等音源。
8. USB口：两组USB口，分别接Ｕ盘下载和有线或无线调试线，要按丝印接不能接错。
9. 备用电源：此接口用于外接12V适配器，可以临时接适配器进行调试或下载程序等操作。

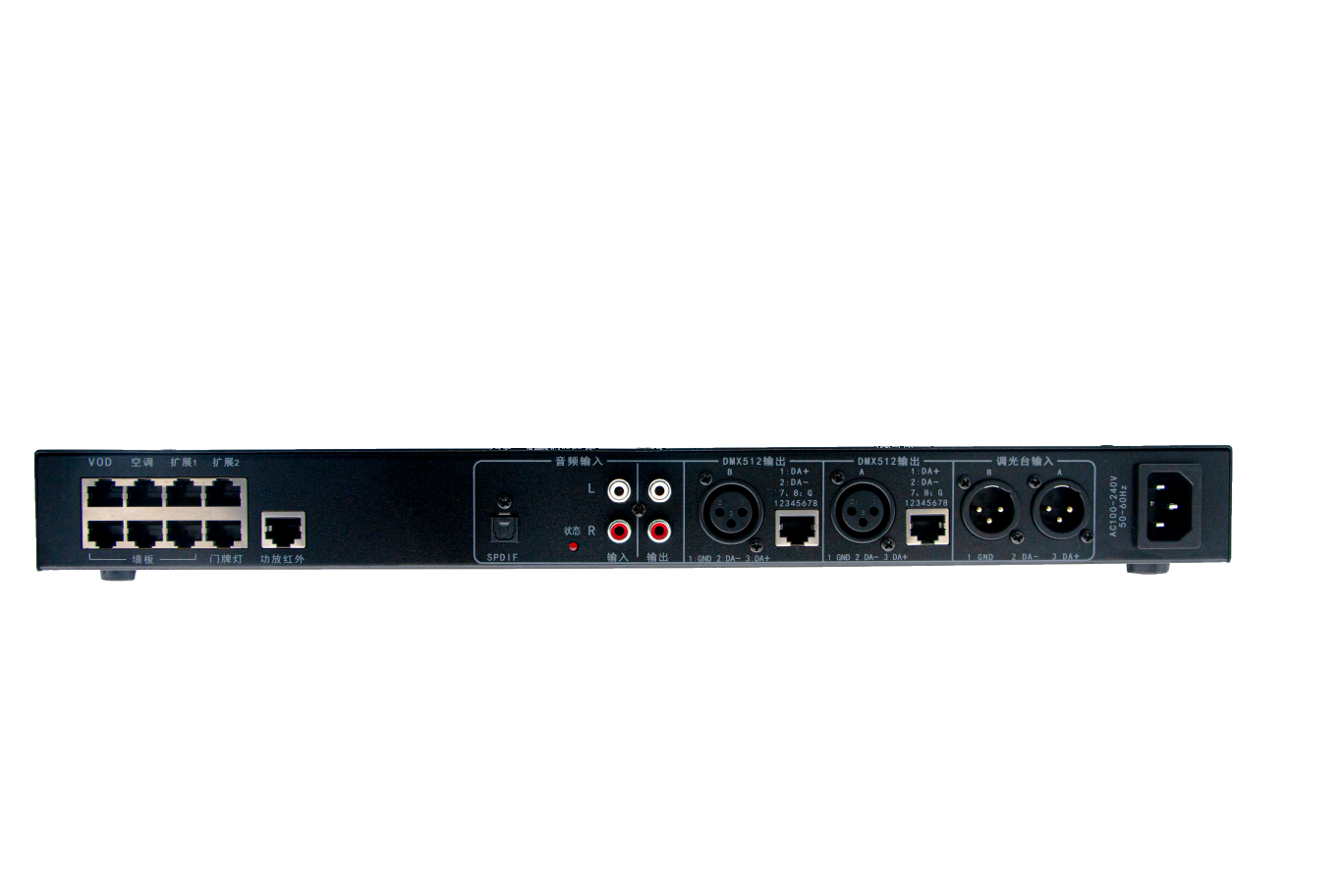

10.LINK和NLINK口：VOD、空调、扩展1、扩展2为NLINK口，主要接点歌机配线盒、空调控制盒、外设盒等设备；墙板、门牌灯口主要接我司墙板与门牌灯，或我司灯控。
11. 功放红外口：此口外接红外发射头，可以控制效果器的音乐加减、麦克风加减、音效等功能。
12.音频检测指示灯：指示当前检测到的节奏，闪一下代表检测到一个节奏。
13. 音频输入/输出：用来接点歌机音频和效果器，从而采集音频节奏。
14. DMX512输出B口：有卡侬口和网口两种输出，输出512信号控制B组灯具。
15. DMX512输出A口：有卡侬口和网口两种输出，输出512信号控制A组灯具。
16. 调光台输入：有AB两个卡侬口，用于接控台的AB两组DMX512信号。
17.电源接口：外接220V交流电，用于给整机供电。

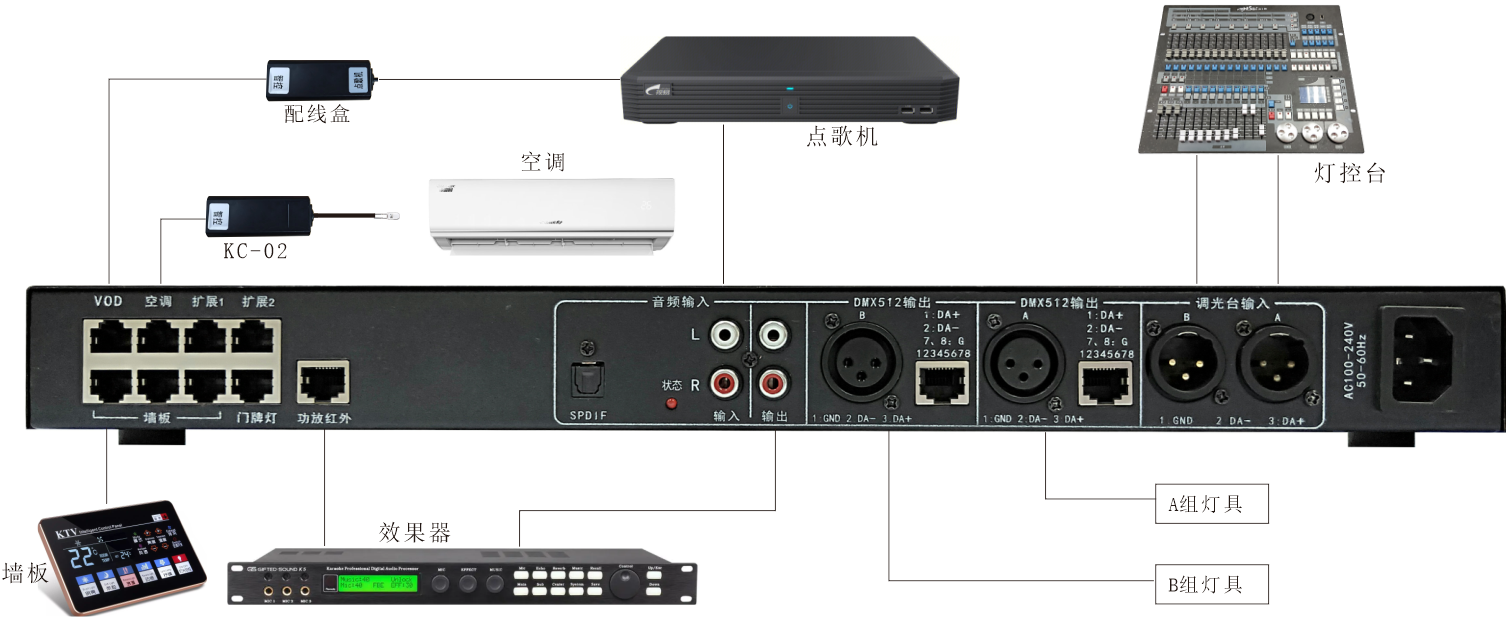

三.产品接线
四、产品特性
●Dmx512功能 | 支持1024个通道，内置2路网口和卡农输出，2路独立的调光台接入卡农口，控台学习无需手动拔插线路，实现智能切换。800个小程序，每个小程序可以编辑350步，小程序可以在场景中随意调用，方便灵活，效果调试更加快捷简单。 |
●U盘功能 | 通过U盘升级程序、下载参数、更新配线程序等，升级的麻烦一次解决，从此不用再背着电脑到处跑。 |
●无线调试 | 效果调试、下载都可通过无线方式完成，你可以坐在现场的任何一个角落进行调试 |
●音频检测 | 集成了输入音乐音频检测功能，对信号进行全面分析，让灯光和音乐配合得更加完美 。支持RCA音频， 3.5耳机音频（手机）三种信号输入 |
●协议转换 | 只需一个配线盒，就可以与任何一家点歌机或外设厂家对接 |
●电脑软件 | 通过电脑来设置参数，调试效果，全新的软件架构轻松兼容Win7/8/10系统，所有设置和效果均可保存到电脑进行备份，不易丢失。 |
●一键切换 | 外控按键按下可以实时切换到调光台控制模式，无需拔插线路即可开启控台现场灯光秀模式 |
●红外发射 | 可以学习各个效果器的红外控制码值，实现VOD或者墙板控制效果器 |
●场景切换 | 一个场景可以有4种不同的效果表现，可通过墙板或者VOD按一次切换一个效果，需要编辑相应的效果。 |
