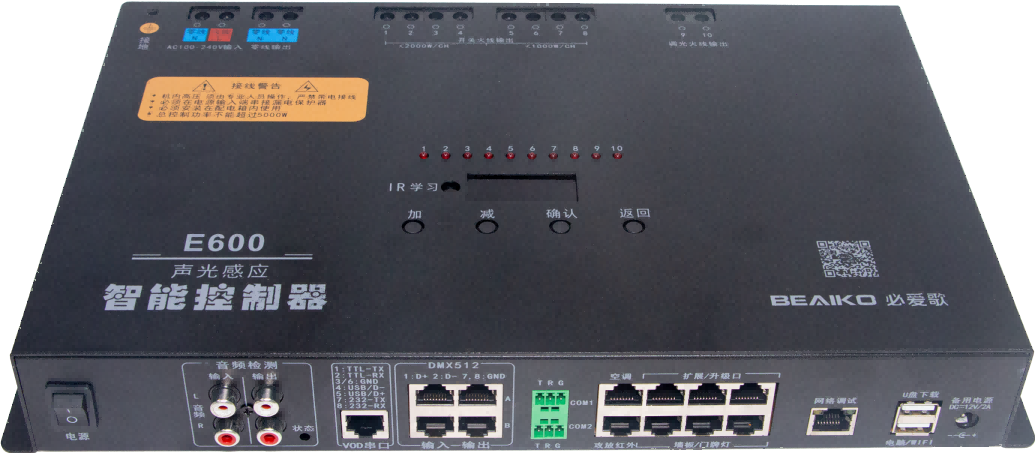

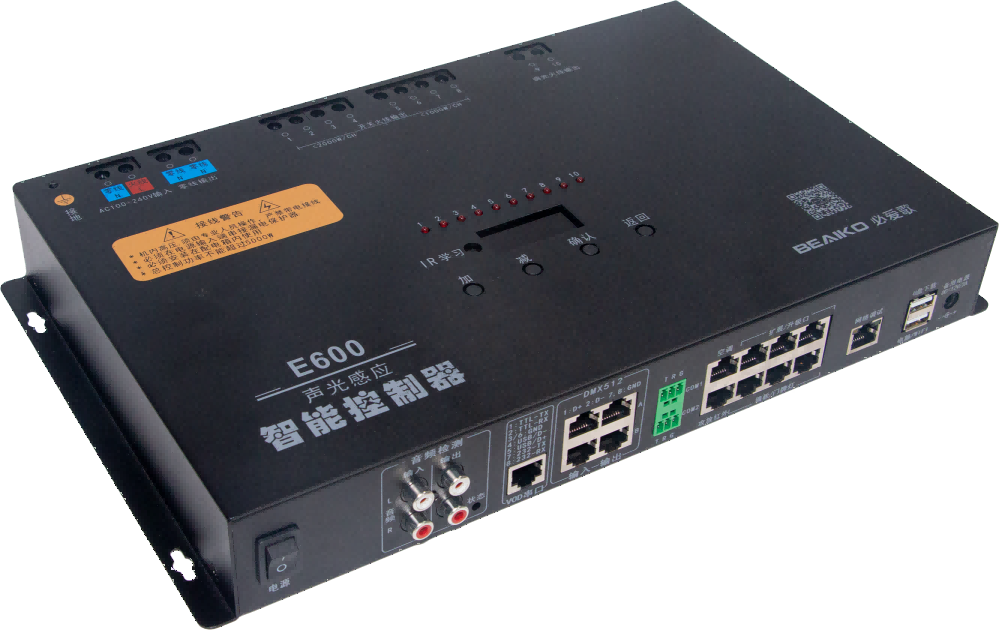

一、产品概述
E600W是一款应用于KTV包房、多功能厅、宴会厅、电音房的智能灯控可编程管理系统，内置3路音频信号切换、音频检测、8路强电控制通道（1-2路40A）、4路可控硅可控硅调光控制通道、2组DMX512输出通道，2组DMX512输入通道，通过内外控，可以实现外置控台直接控制灯具。与点歌机联接后可实现声光电联动。

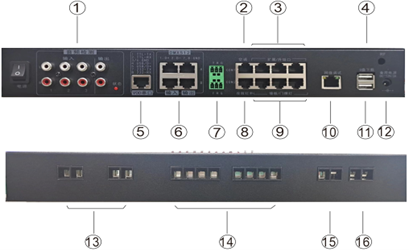

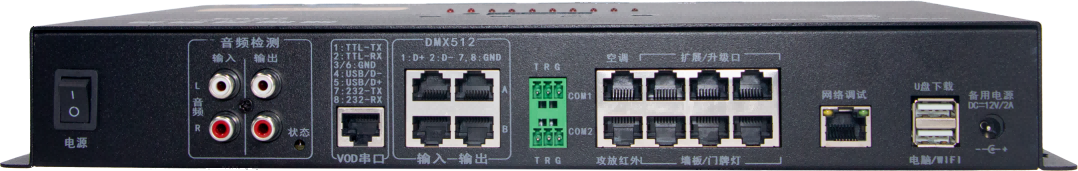

二、接口说明
1、 音频检测：接点歌机、打碟机和效果器，用于采集点歌机、打碟机音频节奏，具有音频信号切换功能；
2、 空调网口：接KC-02空调红外发射盒，用来控制红外型空调；
3、 扩展口：3组扩展口，可接KC-02、时序器、墙板、灯控等设备；
4、 U盘下载：通过U盘升级下载灯光程序、VOD协议、空调红外码等；
5、 VOD串口：通过此口外接指定串口线可以和各种点歌机对接，达到声光联动的目的；
6、 DMX512口：有2组512输入和2组512输出，共有1024个通道，可以外接1024控台，进行效果录制或者通过切换信号直接控制房间灯具；
7、 COM口：2组232端口，用来控制外部其它设备，如效果器、时序器、投影机等；
8、 功放红外口：外接标配的红外发射头，通过学习效果器红外码来控制效果器各项功能；
9、 墙板门牌灯口：3个墙板/门牌灯口，用来接墙板、门牌灯、时序器、灯控等设备；
10、 网络调试口：此口可以用来调试灯光效果或者连接局域网进行控制；
11、 电脑/WIFI口：可接WIFI调试线或有线调试线调试灯光场景、升级灯光程序等；
12、 备用电源口：可外接DC12V/2A电源进行临时供电，不接强电也能够正常工作；

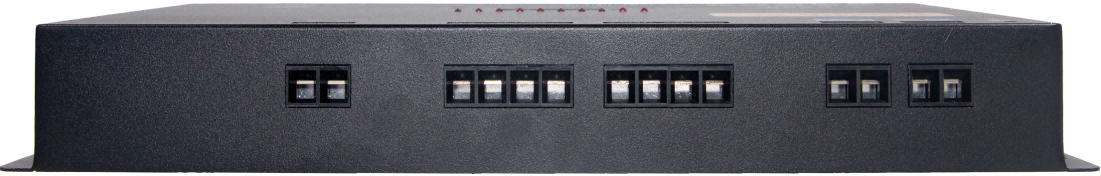

13、 调光输出口：4路可控硅输出，单路输出阻性800W 。
14、 8路继电器输出： 1-4路继电器单路输出 2000W，5-8路继电器单路输出1000W。
15、 零线输出口：2路零线输出，方便接负载的零线。
16、 市电输入口：接入100~220V交流电，给整机供电。

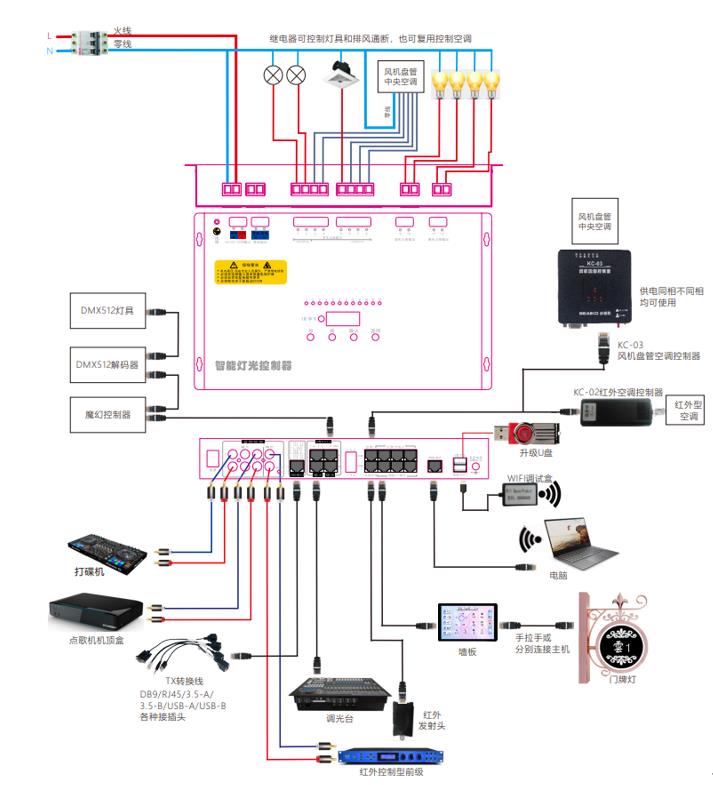

三、产品应用
