一、功能简介：
E-300黑豹 集合了继电器开关、可控硅调光、中控、音频检测、SPDIF数字音频检测、空调制、Dmx512控制、U 盘下载、无线调试、功放控制、墙板及门牌灯控制，实现 了包房智控的高度集成化、一体化。
二、产品特性：
●开关/调光 10路开关控制，单路负载≤1000W，2路可控硅调光，单路负载≤800W,最大功率容量5000W。可以单独控制，也可以通过Dmx512控制
●空调 内置5路风机空调控制，也可增加配线来实现红外及RS485方式控制空调
●Dmx512 功能 支持 512 个通道，内置网口和卡侬输出。最多支持 400 个灯具，800 个小程序，每个小程序可以编辑 350 步，小程序可以在场景中随意调用，方便灵活，效果调试更加快捷简单
●U 盘功能 通过 U 盘升级程序、下载参数、更新配线程序等，升级的麻烦一次解决，从此不用再背着电脑到处跑
●无线调试 效果调试、下载都可通过无线方式完成，你可以坐在房间的每一个角落进行调试
●音频检测 集成了音频检测功能，对音频信号进行全面分析，让灯光和音乐配合得更加完美
●SPDIF检测 集成了音频检测功能，对音频信号进行全面分析，让灯光和音乐配合得更加完美。SPDIF数字音频输入，减少了对音响系统的干扰。可让灯光和音乐配合的更加完美(两种方式音频检测，①SPDIF光纤输入②莲花头RCA，优先级别为光纤＞莲花RCA)
●协议转换 只需一根接线盒，就可以与任何一家点歌机或外设厂家对接
●电脑软件 通过电脑来设置参数，调试效果，全新的软件架构轻松兼容 Win7/8/10 系统，所有设置和效果均可保存到电脑进行备份，不易丢失。

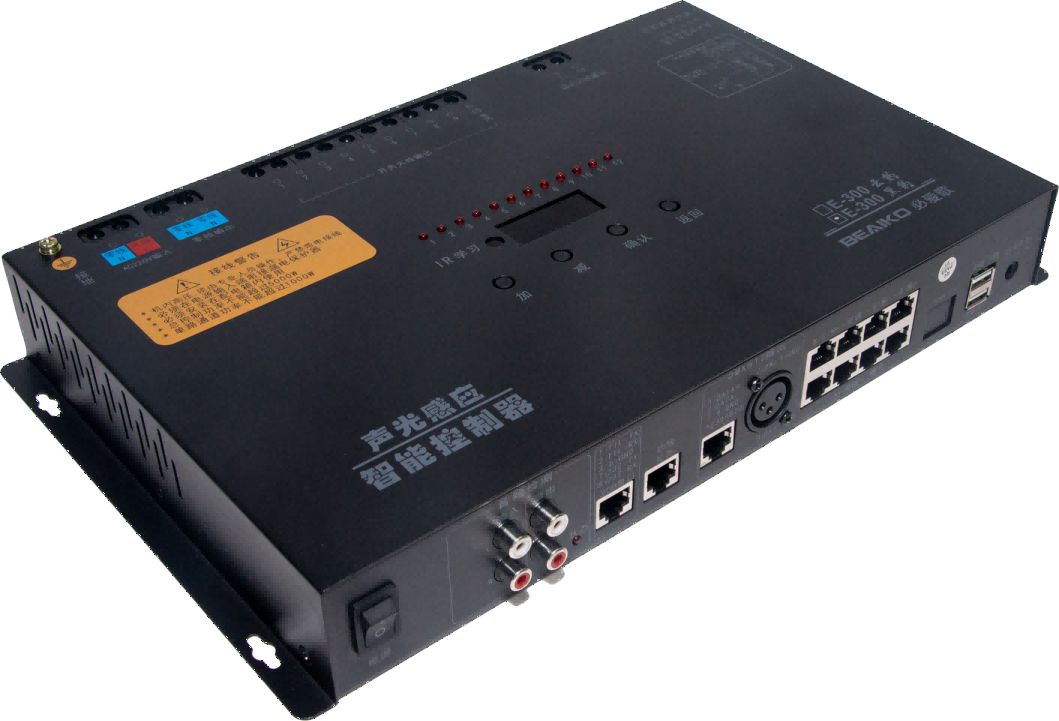

三、产品硬件：

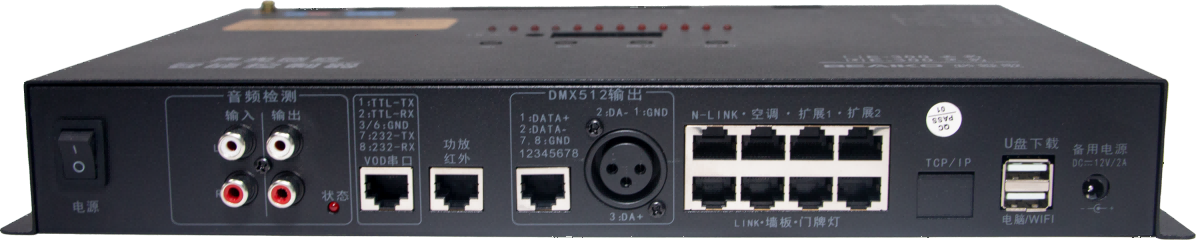

1、接口示意

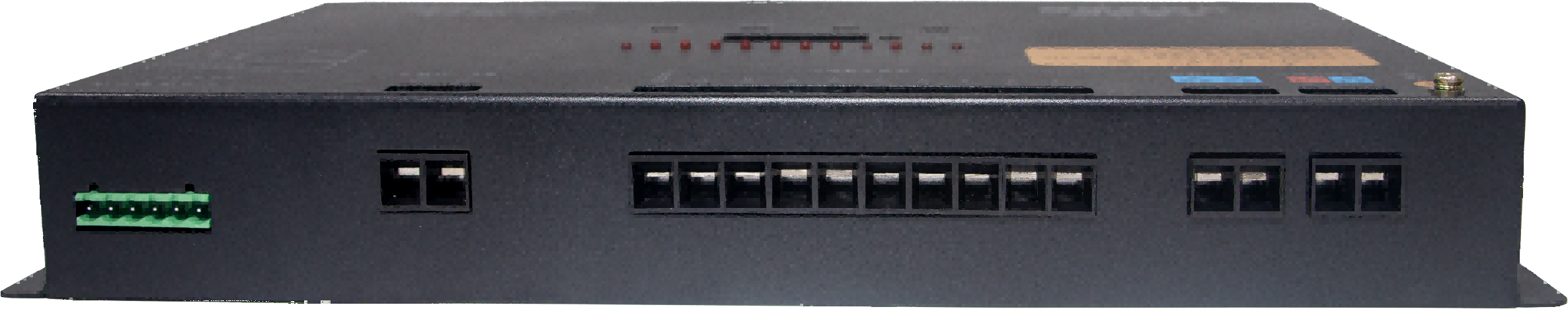

2、接线说明
四、接口线序
1、墙板门牌灯口（RJ45线序）
线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定义 | B | A | GND | 12V | 12V | GND | NC | NC |
2、红外功放（RJ45线序）
线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定义 | NC | NC | GND | NC | NC | GND | 信号 | 信号 |
3、VOD串口（RJ45线序）
线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定义 | TTL-TX | TTL-RX | GND | NC | NC | GND | 232-TX | 232-RX |
五、故障排除：
故障现像 | 排除方法 |
开机无显示 | 检查220V火线零线是否连接正常，是否有电输入。 |
个别通道无输出 | 检查灯控器通道连接线是否正常，查看软件场景是否调试正确。 |
墙板不能控制灯光场景 | 检查墙板到灯控器之间的网线是否存在断路、水晶头是否压好。 |
