DC1212低压调光控制器说明书

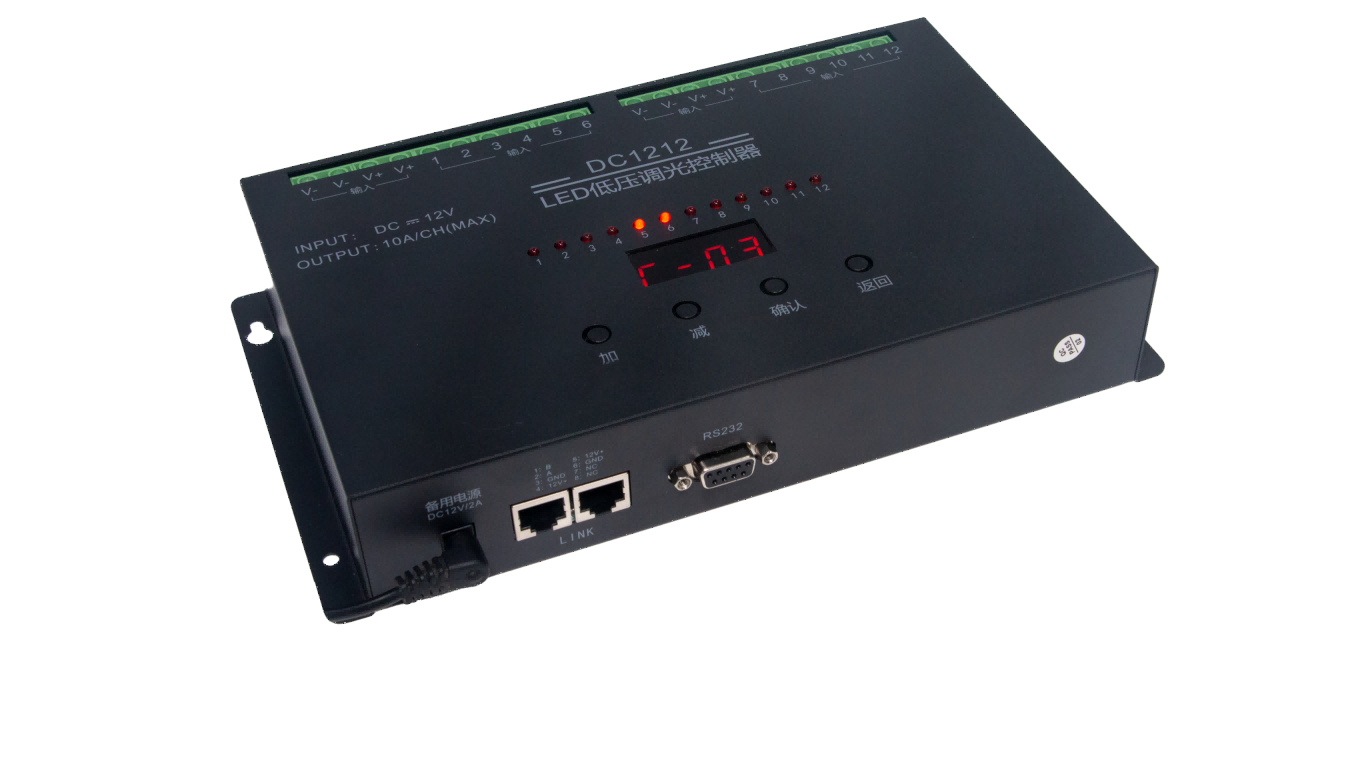

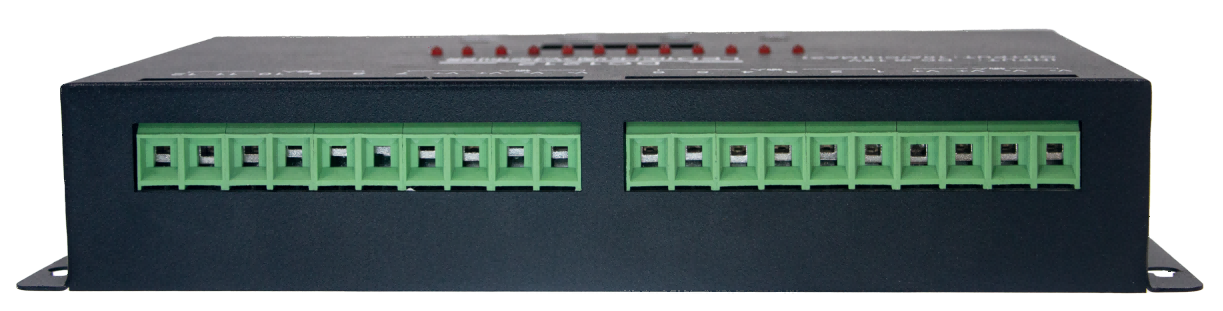

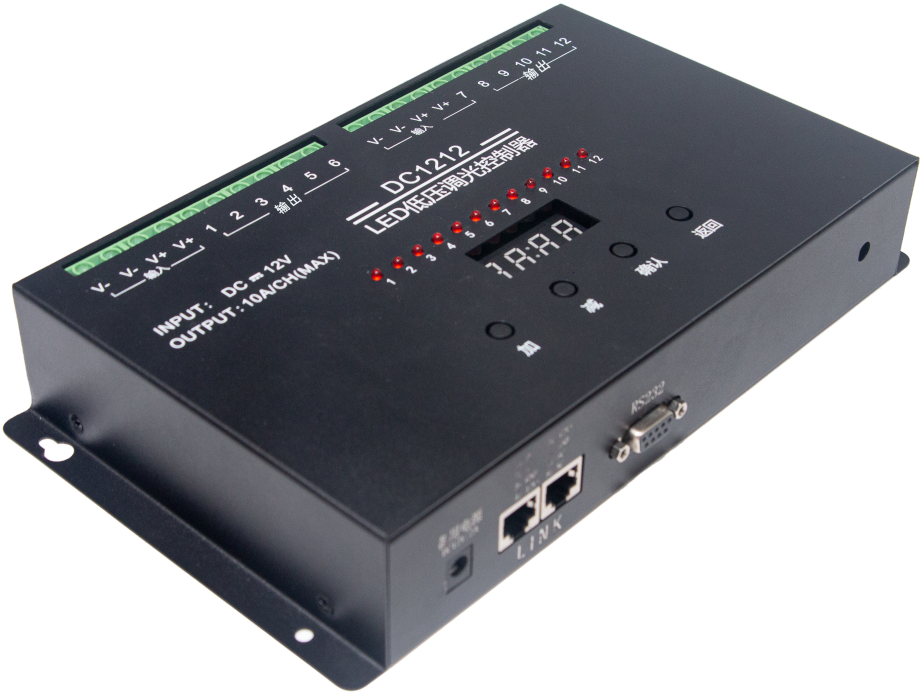

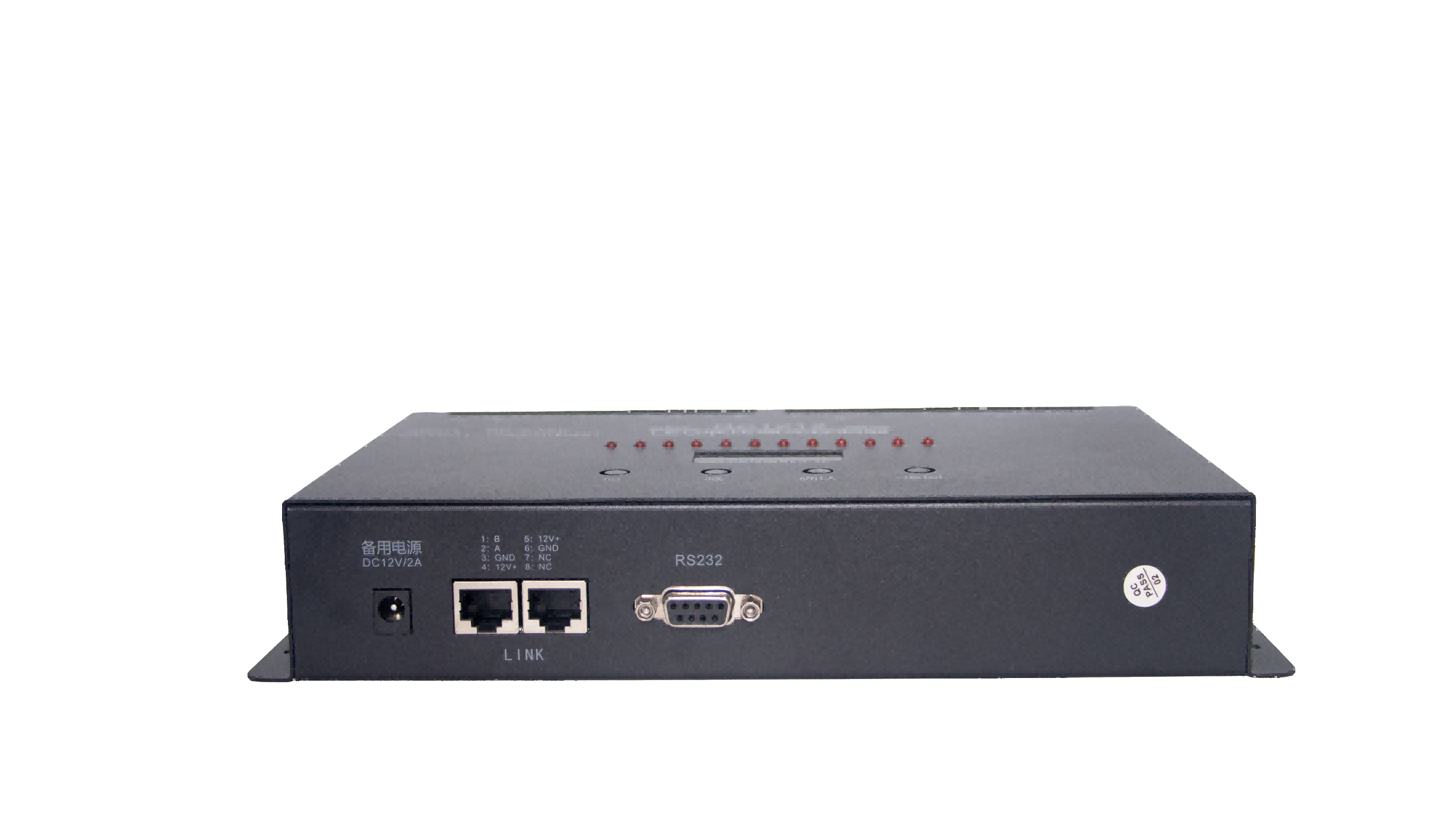

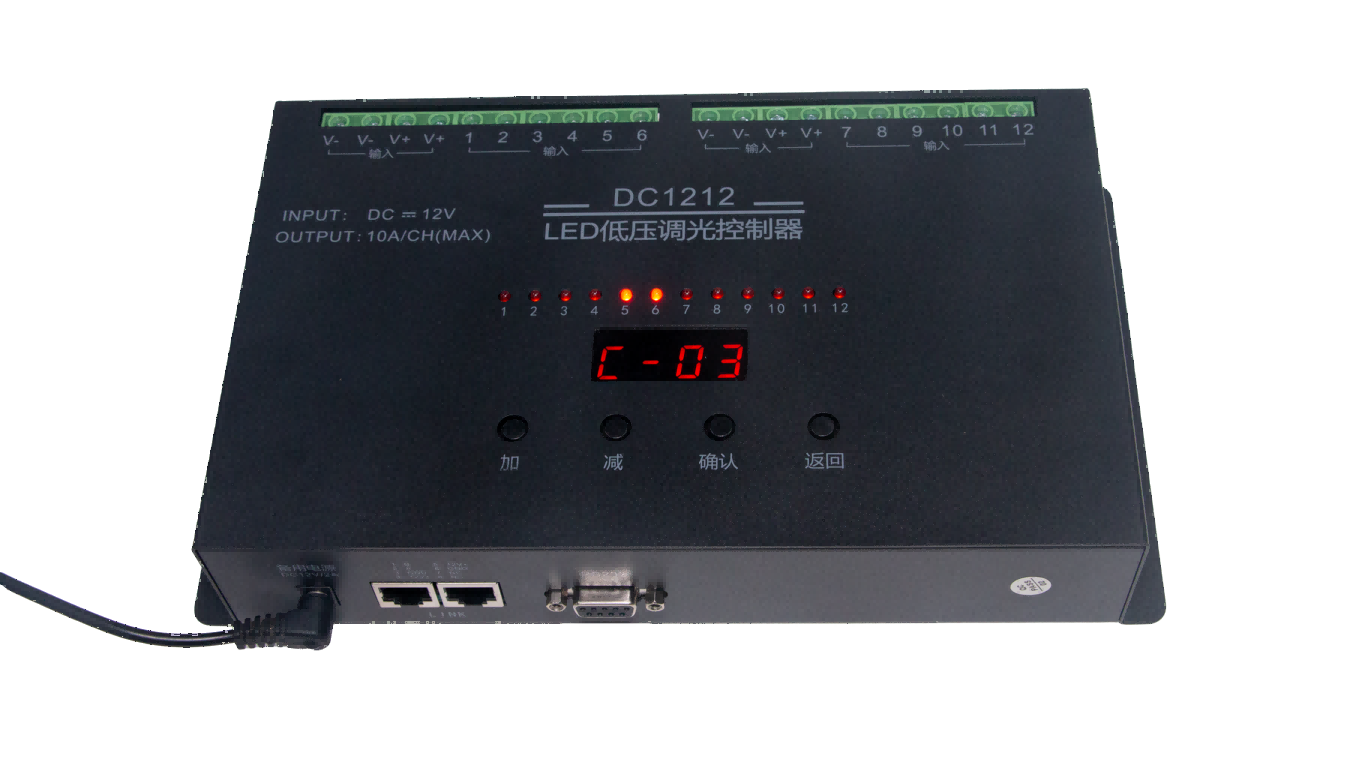

一、              产品图片

二、              产品概述

DC1212 LED低压调光控制器，是一款用于控制低压12V LED筒灯、射灯、灯带（主要是CW灯带）等灯具的设备，并提供控制接口进行场景切换。可以由外部RS485墙面板控制，也可以由第三方设备进行RS232串口控制。

本机共支持34个灯光场景，灯光场景配置可由本机上的按键完成设置，也可以由“DC1212 灯具配置软件”完成设置。DC1212灯控器具有调光线性好、输出功率大、接线方便等特点；适用于KTV商务包间、宴会厅、影K房等对环境照明要求较高的场所。

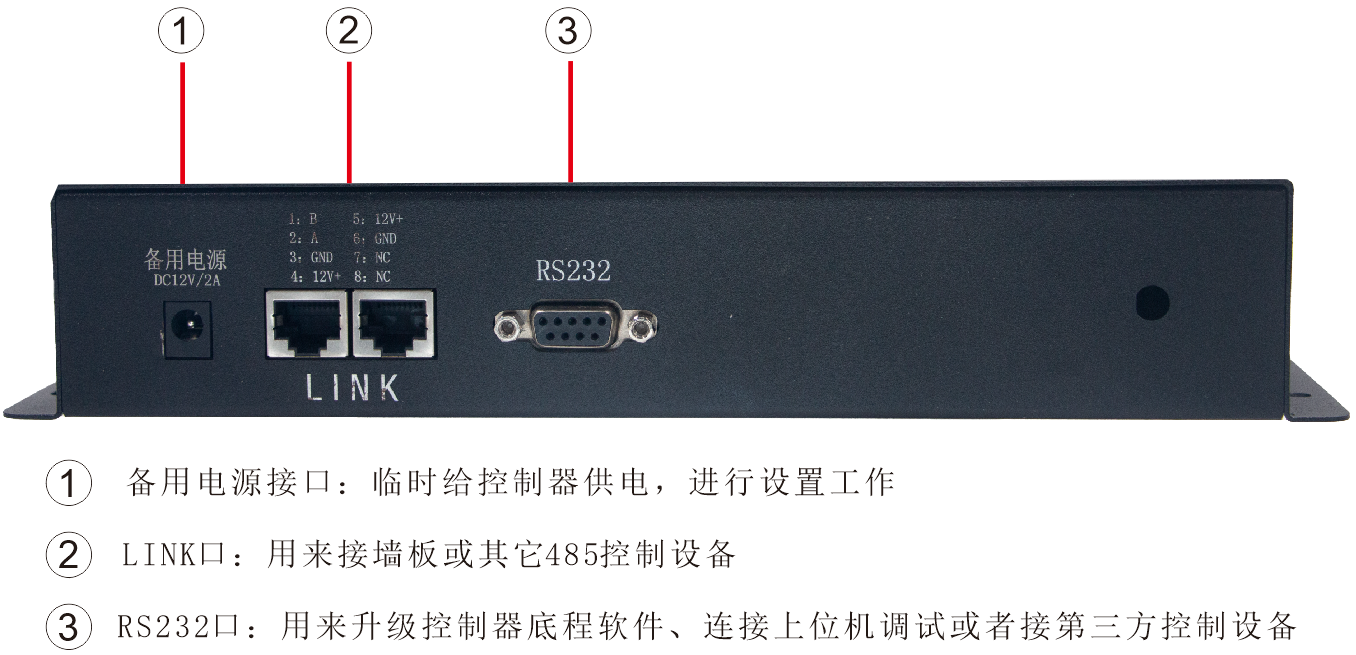

三、              接口说明

四、              产品接线图

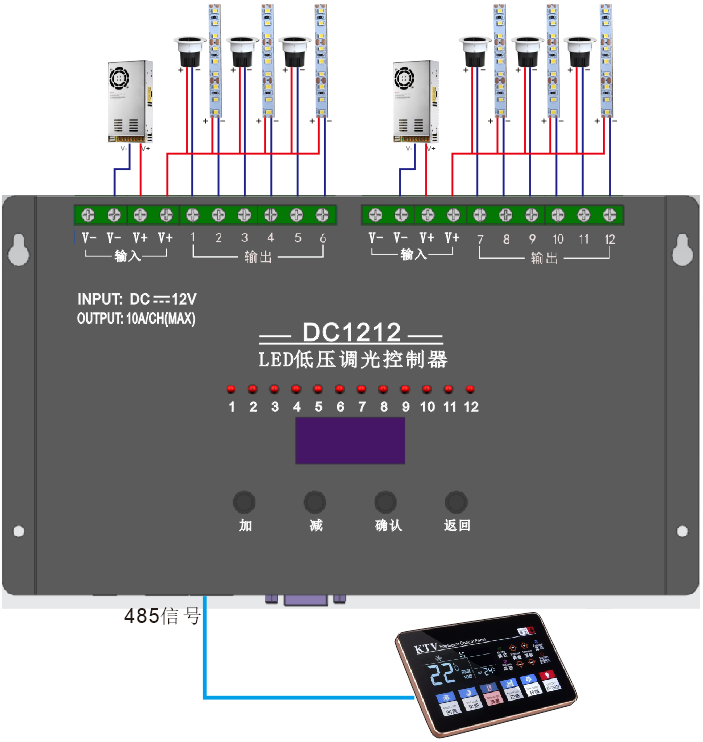

1、  通过墙板控制DC1212机器接线图

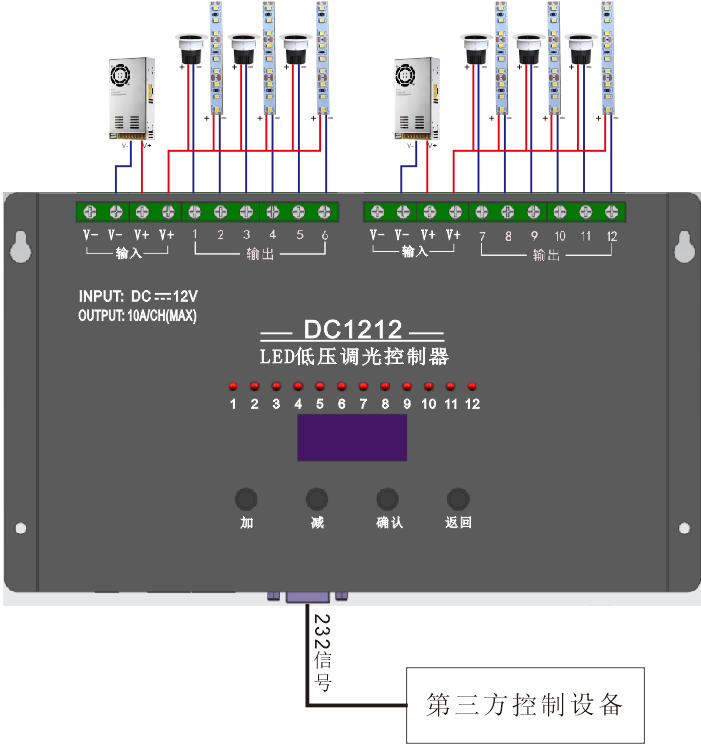

2、  通过第三方设备控制DC1212机器接线图

五、              产品特性：

Ø  供电输入：有2组12V/24V电源输入端子，分别给前6组LED灯具和后6组LED灯具供电，根据负载（功率/电压）不同选择合适的供电电源。建议选择360W-600W/12V或24V电源。

Ø  供电输出：有12组供电输出端子，可分别给12路LED灯具供电。（注：输出控制负极）

Ø  最大负载：12V单路最大负载10A，24V单路最大负载5A。整机最大负载（1200W）

Ø  RS232端口：有1路DB9串口，可以通过USB转串口线对机器进行升级；可以通过上位机设置场景通道效果、开机场景等效果；可以通过此串口被第三方中控控制，波特率为9600，协议与必爱歌协议相同。

Ø  LINK接口：2路RJ45网口，可接我司墙板、灯控、第三方中控等控制设备；

Ø  按键功能：4个按键，通过按键可以手动设置各个场景的通道效果，设置开机默认场景、墙板码值透传等。

Ø  指示灯：12个红色指示灯，指示当前通道开启状态。

Ø  通道渐亮：当通道开启时灯具会渐渐变亮，关闭或者调整亮度时，灯具会渐亮渐灭。

Ø  场景调光：在一个场景中，如只开了1、3、5通道，此时按墙板亮度加减，只控制开起来的这几个通道，其它通道会处于关闭状态。

Ø  数码显示屏：4位数码管，可显示版本号、场景号、墙板控制码等信息。

六、              按键说明

进入设置模式：开机状态下长按“确认”键3秒，数码管显示“----”，再按确认，数码管显示“F1”，按“加”“减”键，可选择“F1-F4”。

场景设置F1：在F1状态下按确认键，数码管显示“C-01”代表场景1，此时按“加”“减”键可改变场景号（场景号有C-01至C-30、C-41、C-42、C-43、C-44等场景）；在“C-01”场景下，再按“确认”键显示“0100”（01代表第一个通道，00代表0-9级亮度），此时按“确认”键可设置0-9级亮度，按“加”“减”键可选择1-12通道；设置完成后，按“返回”键，返回场景号状态，设置其它场景。全部设置完成后按3次“返回”键保存并退出设置，机器重启。

设置默认场景F2：在F2状态下按确认键，数码管显示 “C-03”，按“加”“减”键选择要设置的场景号，如场景4，只要选到“C-04”然后按2次“返回”键，直到机器返回并重启。默认场景为设备通电后的开机场景（未接收到任何命令）。

码值透传功能F3：在F3状态下按“确认”键，数码管显示 “----”，此时按墙板任意按键，墙板发的码值在数码管上依次显示出来（波特率1200）。可以通过此功能测试墙板发的码值是否正确，测试完毕后按2次“返回”退出并重启。

对拷功能F4：在F4状态下按“确认”键，数码管显示 “COPY”，此时把新机器与此机的link口连接起来，按“确认”键，此时“COPY”开始闪烁，新机器数码管显示“----”闪烁，直到拷贝完成，此机器“COPY”停止闪烁，新机器显示“OVER”；此时可以换一台继续拷贝或者按返回键2次退出并重启。

七、              墙板控制说明

1、  墙板场景控制：

    按墙板场景按键，本机开启场景设置好的灯光亮度，此时按墙板的亮度加减，可以控制当前场景开启灯具的亮度加减，未开启的不进行控制。

2、  墙板通道控制：

    按墙板通道按键，开起相应通道的灯具，此时按墙板的亮度加减只控制此通道的亮度加减，其它通道亮度不变。

3、  墙板场景与通道混合控制：

当按了墙板场景后，又按了单个通道按键，此时控制的单个通道如果未开启，则开启并且亮度为5级亮度，如此灯已开启则当前亮度是几级就是几级不变。此时再按墙板的亮度加减键，只能调节刚开启的单个通道的亮度。如果再次按一下场景按键，此时亮度加减控制的是场景的亮度加减；总之，最后一次按的键是场景按键，亮度加减控制的即是场景亮度，最后一次按的是单个通道按键，亮度加减控制的即是单个通道的亮度。

八、              控制协议（DB9波特率：9600    RJ45波特率：1200）

九、              故障排除

十、              技术支持

有任可问题请与代理商联系。
