一、产品特点
- 采用一根网线连接供电和信号传输可达30米，就近供电信号传输可达300米
二、产品功能

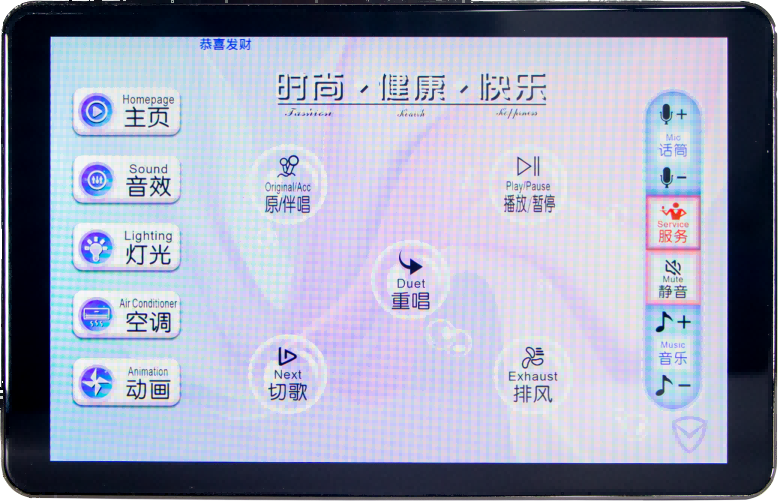

1、内置各种按键功能：如VOD播控、音效控制、灯光控制、信号切换、空调排风控制等，该按键命令发送给智控主机，由智控主机执行各个命令。
2、内置特殊按键功能：如服务、取消服务，本机背光进行闪烁，同时也由LINK总线发送给门牌灯做相应响应；再如管家按键，可以直接控制电源时序器的启动和关闭。
3、动画显示功能：可以显示内置的视频及图片，用户可以通过U盘载入规定格式的相关视频及图片，也可以管理删除。
4、弹幕显示功能：用户可以加载自己编辑好的文字，进行广告宣传和温馨提示。
三.产品接口

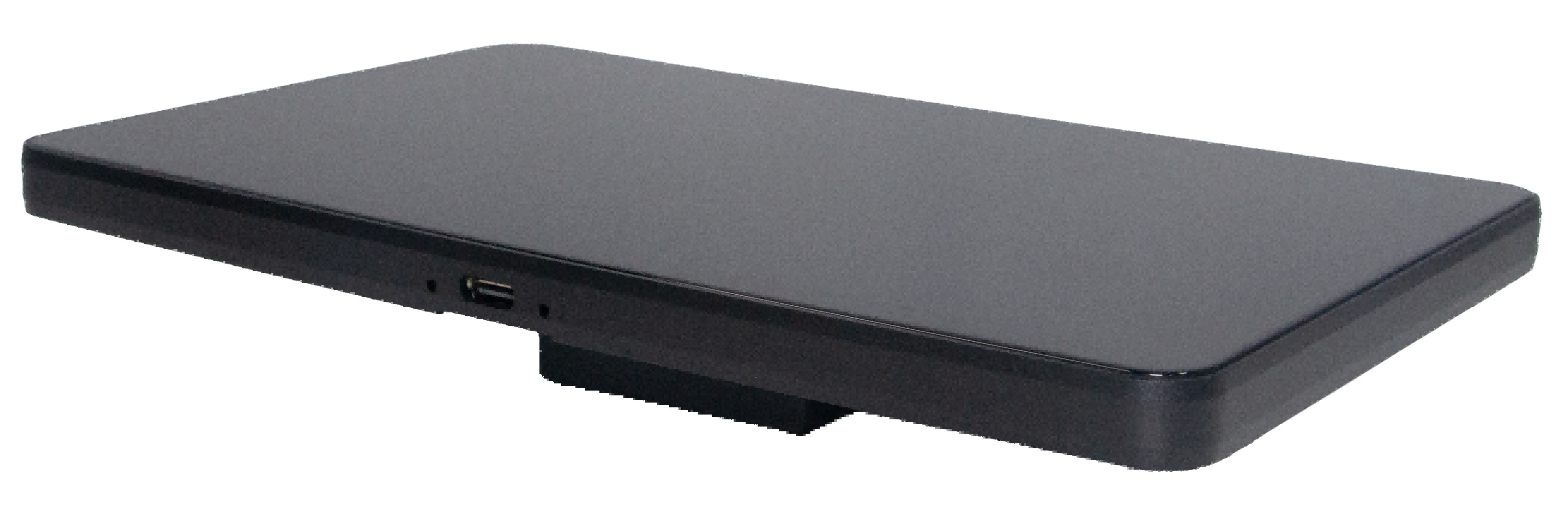

①Type-C接口：可以通过转接线接U盘安装APK软件或者直接复制视频图片等；
②复位口：用于复位液晶墙板；

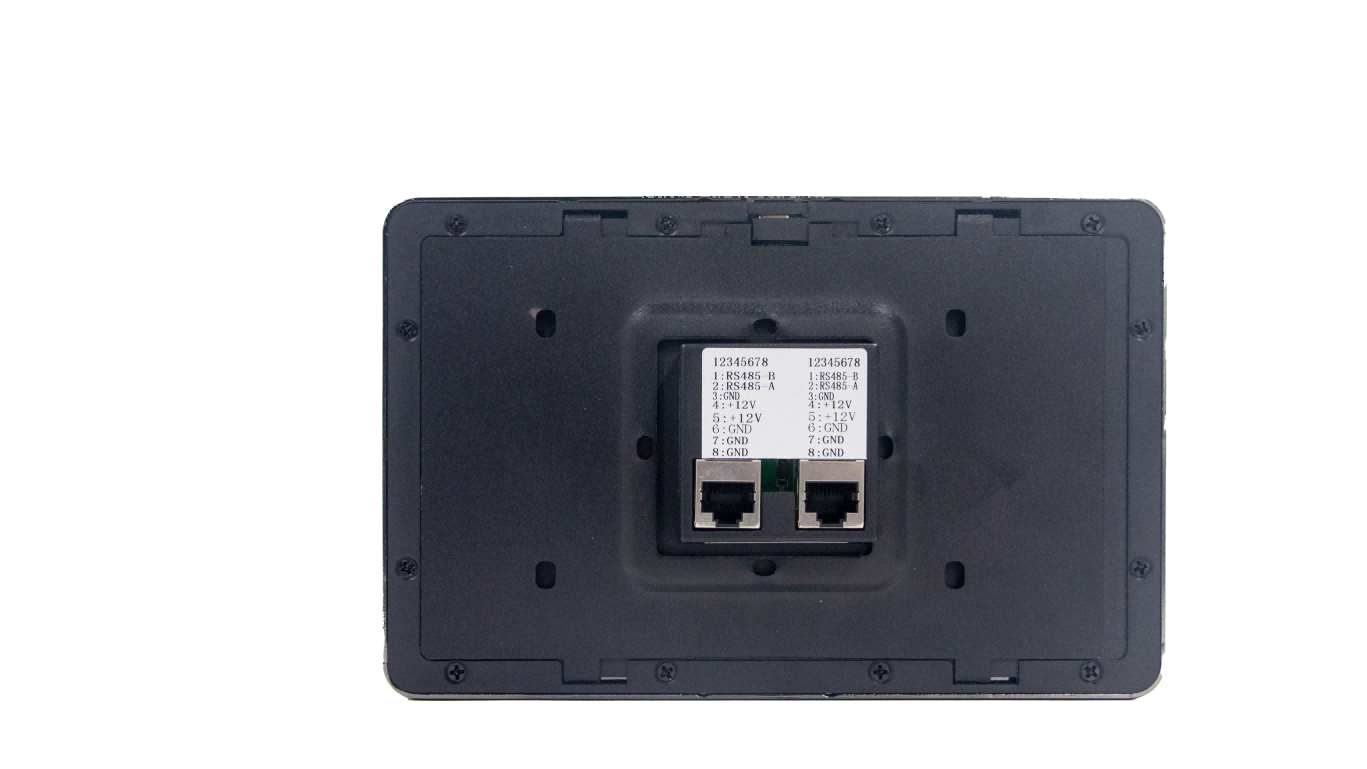

③通讯接口：两个网口作为通讯供电口，与必爱歌智控的LINK口连接；
四.与智控主机连接
LT800与智控主机通过网线连接，按照LINK总线RS485协议通信，并由智控主机网线POE进行12V供电。如果距离超过30米，则需要另外选配12V适配器单独进行供电。

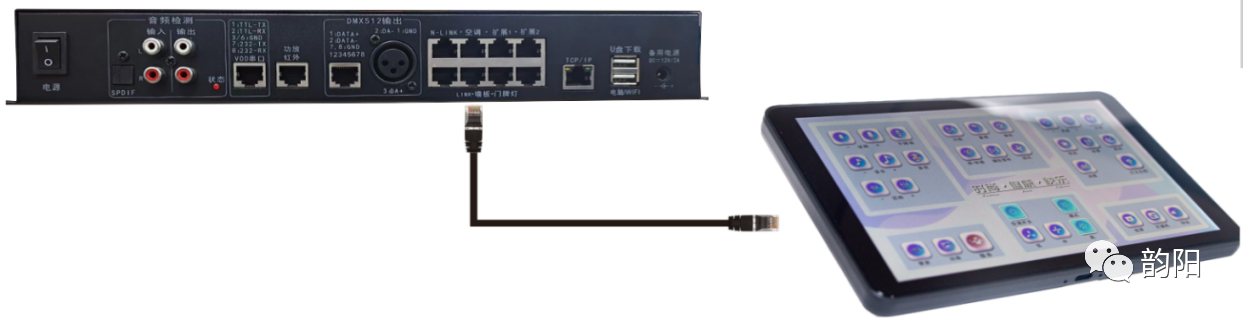

E-300与TL800接线图

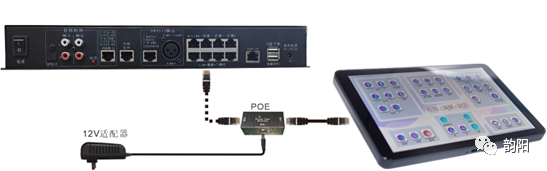

POE供电盒使用接线图

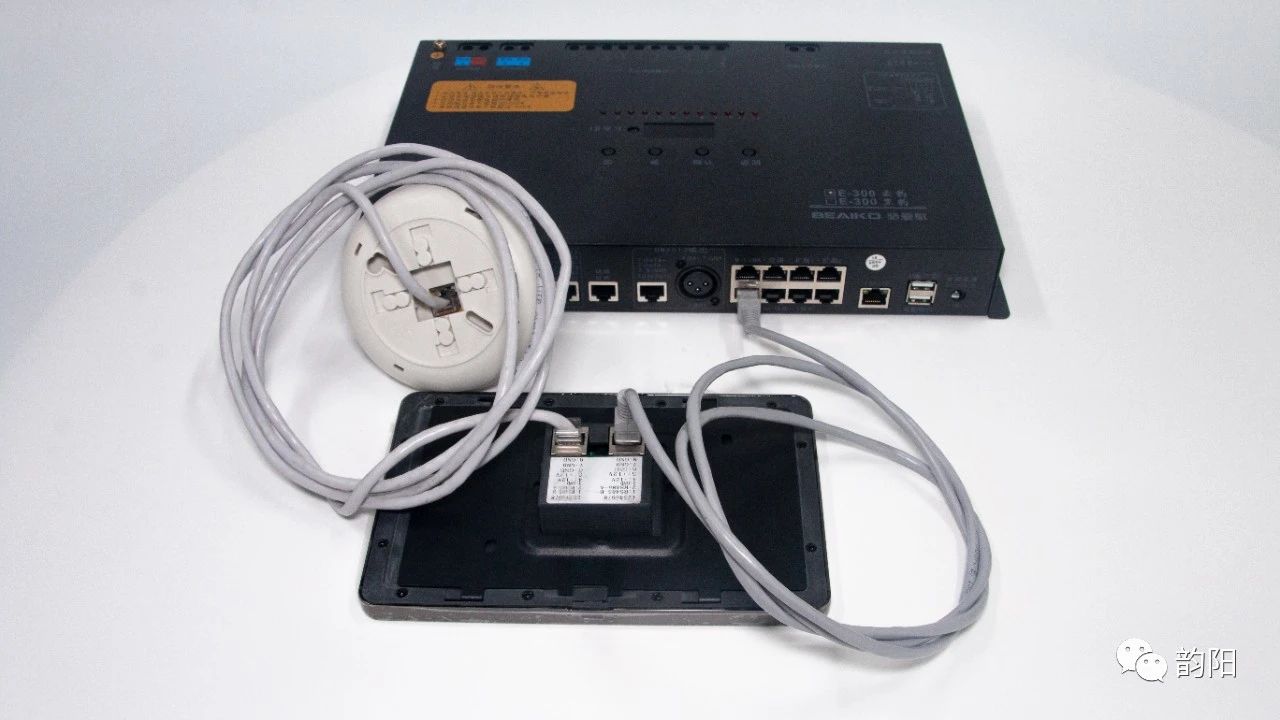

五.液晶墙板控制空调显示温度湿度时与KC05接线图
六.隐藏功能

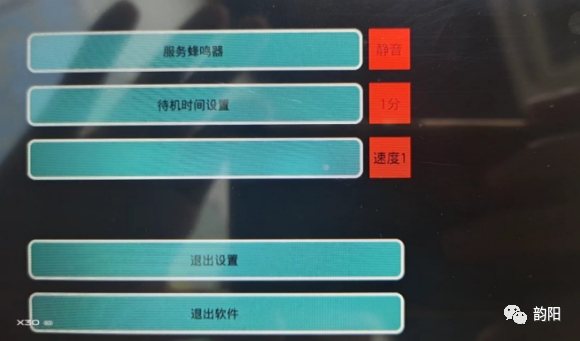

长按面板右上角5秒钟进入设置界面
●服务蜂鸣器设置：可设置服务时蜂鸣器响或不响。
●待机时间设置：可设置无触摸间隔时间进入待机画面（显示视频或图片）
●弹幕设置：可在空白处填写需要显示的文字，后面设置移动速度，设置好后即可在屏幕上面显示弹幕。
●退出设置：退出设置模式，返回按键页面。
●退出软件：退出到安卓桌面，可以安装APK软件、拷贝视频、图片等。

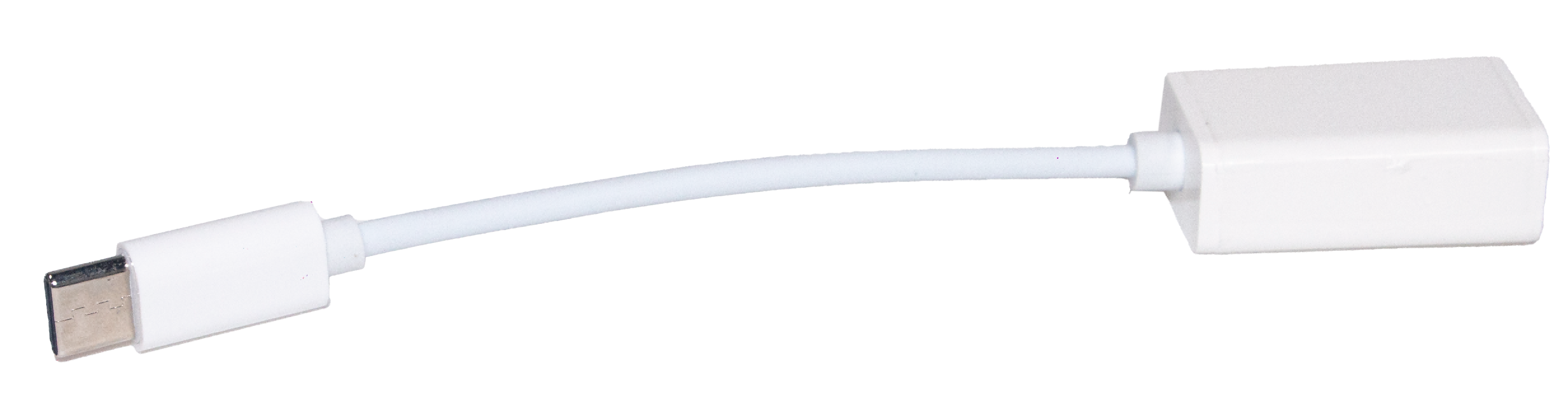

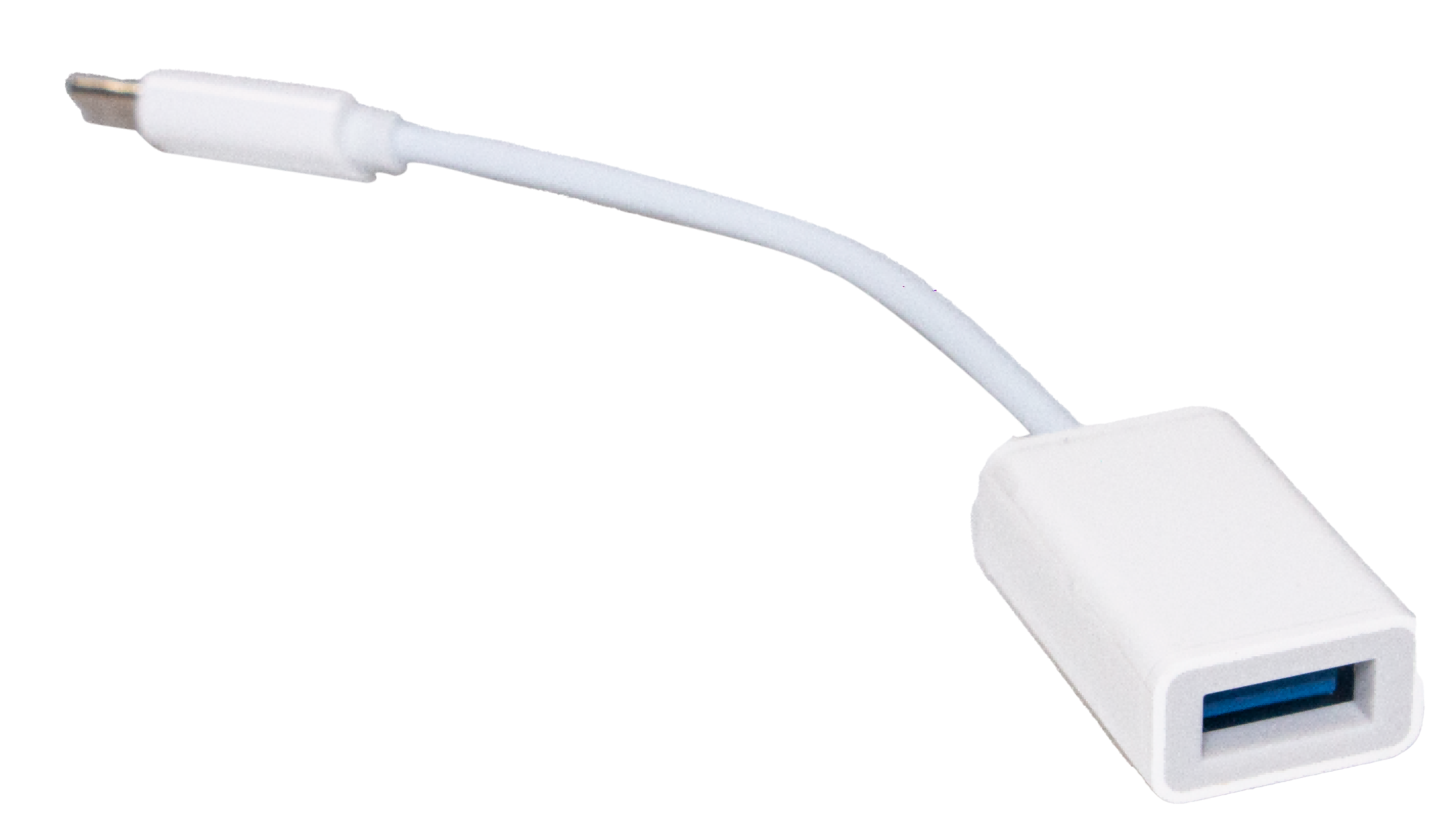

标配：1个触控面板、1条USB转接线、1个拆卸工具、1组安装螺丝
选配：1个POE供电盒（连接网线超过30米时）、1个12V2A适配器
八、产品规格
边框材质：锌合金+ABS
边框颜色：标准为枪色（可以定制黑色、玫瑰金色）
操作系统：android系统（开机50秒）
内存：存储内存4G。
触摸屏：电容触摸
显示屏：8”TFT-LCD液晶显示，分辨率1280*800，16.7M色
内置视频：支持MOV、MP4、AVI、RMVB等格式
内置图片：支持JPG、BMP、PNG、JPEG等格式，分辨率1280*800，小于5M
输入工作电压：DC12
整机自身功耗：≤6W
安装方式：标准86盒埋+墙面固定安装板
整机外形尺寸：199mm*127mm*11mm(不含嵌入墙体部分)
KC05温湿度检测器
1、 检测温度：可检测环境温度，误差范围小于2℃；
2、 检测湿度：可检测环境湿度，误差范围±5％
3、 造型美观：使用烟感器外观，可安装在天花、侧面墙等位置与房间环境融为一体；
4、 连接方式：使用网线与灯控或墙板直接相连接，具有布线方便的特点；
5、 检测时间：每隔1分钟发送一次检测数据，发送数据时有LED闪烁灯指示；
使用环境温度 | 0℃-40℃ | 环境湿度 | 0%—75% |
存储环境温度 | -20℃-60℃ | 整机自身功耗 | ≤0.5W |
输入工作电压 | DC-12V | 整机外型尺寸 | ¢105mm*H50mm |
LINK口 | 必爱歌标准线序485通讯 1 B、2 A、 3 6 GND、 4 5 +12V |
