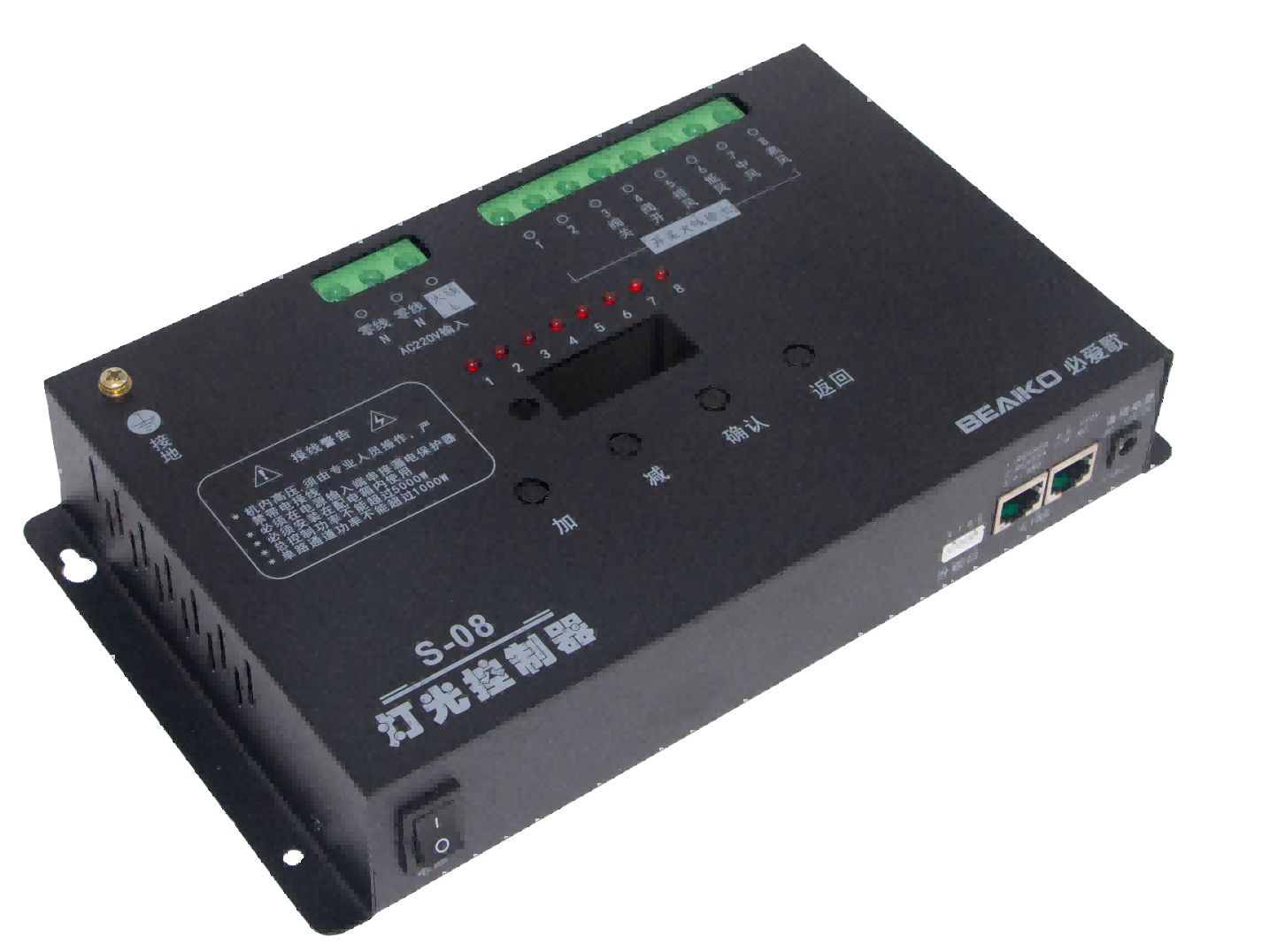

S-08  灯光控制器使用说明书

警告:

l  本产品内有高压,必须由具备电工资格的专业人员详细阅读说明书后接线,接错线可能会导致线路烧毁或设备损毁以及触电伤害。

l  根据说明中的功率范围使用,禁止过载使用。严禁带电接线。

一、产品概述

S-08 灯光控制器是为 KTV 包房等场所应用设计的一款可编程的灯光控制器,可以实现灯光场景一键切换。可直接连接灯光墙板脱离点歌系统及中控盒单独使用。

二、产品特性

集中管理:8路开关通道,控制负载电源的火线通断

空调控制:可选择3-5个通道控制风机盘管空调

工作模式:场景切换模式,场景叠加模式

场景数量:预设13个灯光场景+1个开机场景设置

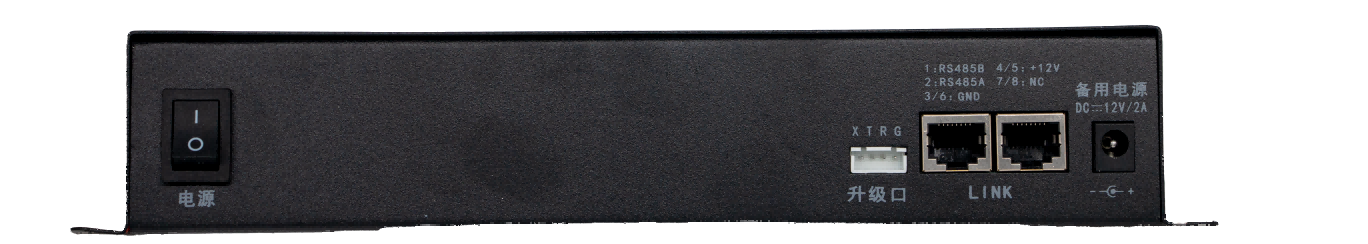

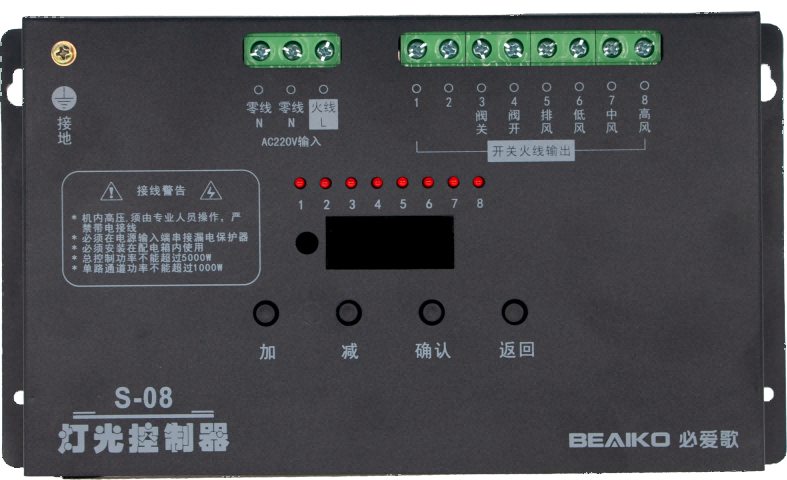

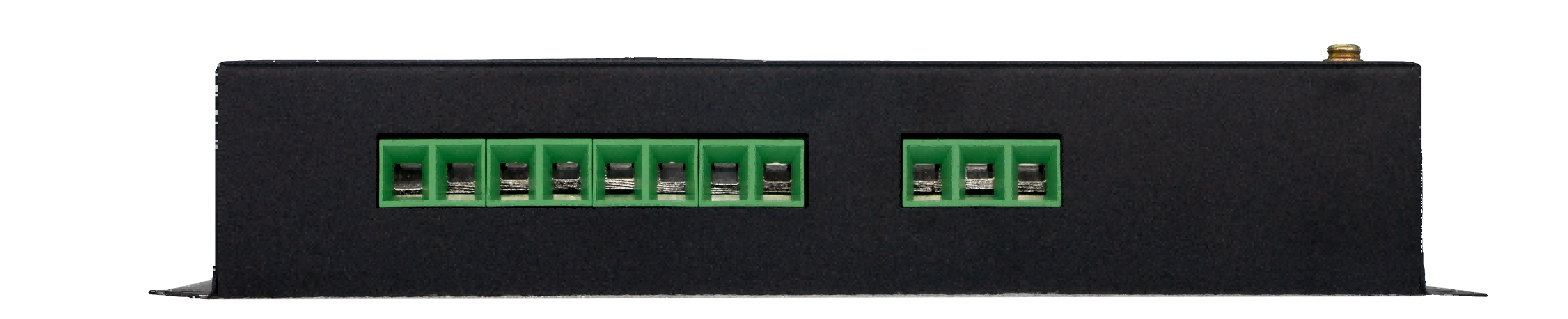

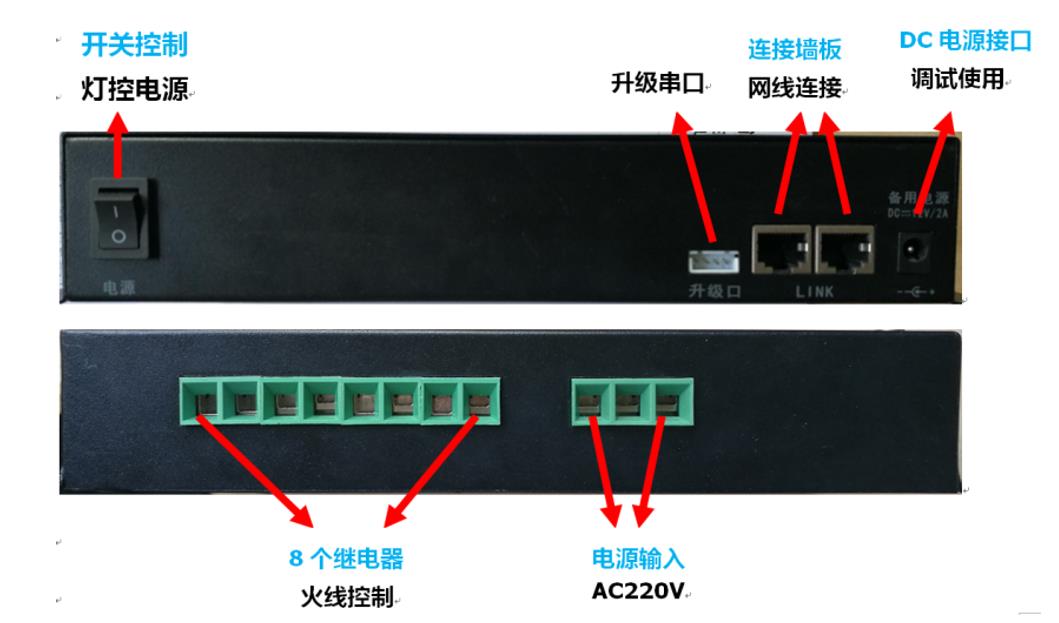

三、产品接口



  四、应用框图


 五、功能设置

(一)灯光场景设置(分为开机场景和控制场景)《出厂为开机场景明亮C-03》

1、控制场景设置(F1)(共有13 种场景)

1)  长按确认键,屏幕显示“- - - - ”,松开确认键,并再次按下确认键,屏幕显示“F1”再次按确认键屏幕显示“CH”(表示此功能关闭);再按下确认键,屏幕显示“OFF”或者“ON”,通过加减键可以选择开启“ON”此功能。

2)  按返回键,屏幕显示“-CH-”(表示此功能开启)这时按加减键选择要设置的场景,如场景1,屏幕显示“C-01”,按一下确认键进入设置,屏幕显示“L01”,后面有“-”表示通道打开,通道指示灯也会相应的亮起来,按确认键可以设置开启或者关闭通道,按加减键可以选择设置的通道。(共有13个灯光场景可以设置)当设置完毕后,按返回键返回上一级,再按返回键,直到机器重启,设置完成。

其中“C-41”对应全关场景;“C-42”对全开场景;“C-43”对应暂停场景;“C-44”对应静音场景。

墙板和机器场景号对应说明

(1)(如场景1,对应我们墙动感)(场景2,对应柔和)(场景3,对应明亮)(场景4,对应抒情)(场景6,对应浪漫)(全开和全关对应灯光总控)

(2)如果墙板还有其它按键,可以把墙板接到控制器上,如商务按键,此时我们可以观察     EK机器上数码管显示C-08,那么对应场景号为场景8



 2、 开机场景设置(F2)

长按确认键,屏幕显示“- - - - ”,松开确认键,并再次按下确认键,屏幕显示“F1”,按加减键直到屏幕显示“F2”再次按确认键屏幕显示“C-01”(场景1),按加减键可选择所要设置的开机场景号;如需要开机场景为场景1,则需选择“C-01”再按一下确认键,“C-01”闪烁3下,再按返回键返回即可。(默认为场景3)

(二)空调设置(F3)

长按确认键,屏幕显示“- - - - ”,松开确认键,并再次按下确认键,屏幕显示“F1”,按加减键直到屏幕显示“F3”再次按确认键屏幕显示“AC”(表示空调关闭),再次按确认键屏幕显示“OFF”,按加减键选择“ON”,再按返回键,显示“-AC-”(表示空调功能开启)此时通道678为低中高风。

(三)阀门设置(F4)

长按“确认”键,屏幕显示“- - - - ”,松开确认键,并再次按下确认键,屏幕显示“F1”,按加减键直到屏幕显示“F4”再次按确认键屏幕显示“FN

(表示阀门功能关闭),再次按确认键屏幕显示“OFF”,按加减键可以选择

F-01(三线二通阀)和“F-02“三线三通阀”,再按返回键,显示“-FN-

(表示阀门功能开启)。

(四)排风功能设置(F5)

长按“确认”键,屏幕显示“- - - - ”,松开确认键,并再次按下确认键,屏幕显示“F1”,按加减键直到屏幕显示“F5”再次按确认键屏幕显示“PF”(表示排风功能关闭)再按下确认键,屏幕显示“OFF”或者“ON”,通过加减键可以选择开启“ON”此功能。按返回键,屏幕 显示“-PF-”(表示此功能开启)

(五)叠加功能设置(F6)

长按“确认”键,屏幕显示“- - - - ”,松开确认键,并再次按下确认键,屏幕显示“F1”,按加减键直到屏幕显示“F6”再次按确认键屏幕显示“DJ”(表示叠加功能关闭)再按下确认键,屏幕显示“OFF”或者“ON”,通过加减键可以选择开启“ON”此功能。按返回键,屏幕显示“-DJ-”(表示叠加功能开启)

(六)对拷设置(F7)

长按“确认”键,屏幕显示“- - - - ”,松开确认键,并再次按下确认键,屏幕显示“F1”,按加减键直到屏幕显示“F7”再次按确认键屏幕显示“copy”,此时将此机的墙板口与新机器的墙板口用网线连接起来,确认无误后按下确认键,主机屏幕显示“copy”(并且快速闪烁),副机显示ouer对拷完毕。当有多台机器需要对拷时,可以接上下一台机器即可自动拷贝,对拷结束后显示ouer如果要退出‘拷贝’模式只需要按‘返回’键即可

    注:以上功能在设置完毕后,一定要按几次返回键,直到机器重启,否则不会保存设置。

六、规格参数

项目

参数

使用环境温度:

-1040

使用环境湿度:

使用环境湿度:

存储环境温度:

-20 60

输入/工作电压:

AC100~240V/50-60Hz

整机自身功耗:

12W

总功率容量:

5000W,阻性负载

开关控制:

8

单路功率:

800W,阻性负载

单路控制功率:

1000W,阻性负载

LINK/N-LINK口最大带载:

12V/1A

整机外形尺寸:

260(L)*145(W)*50(H)mm



七、接口线序




1、   墙板门牌灯口(RJ45线序)

线序

1

2

3

4

5

6

7

8

定义

B

A

GND

12V

12V

GND

NC

NC



故障排除



故障现象

排除方法



无法开机

检查 220V 火线零线是否连接正常(接线端螺丝是否拧紧)

不受控制

检查灯控到墙板、中控之间的网线是否存在断路或网线水晶头两端线序不一致;是否连接正常

个别通道灯不亮

检查通道线是否连接正常,进入场景设置查看是否打开此通道

通道接灯具不受控

检查是否启用了空调、阀门、排风功能,如这些功能已开启,请将其关闭即可

不能控制空调

进入设置,查看空调功能是否启用



注:有任何疑问请联系代理商或厂家

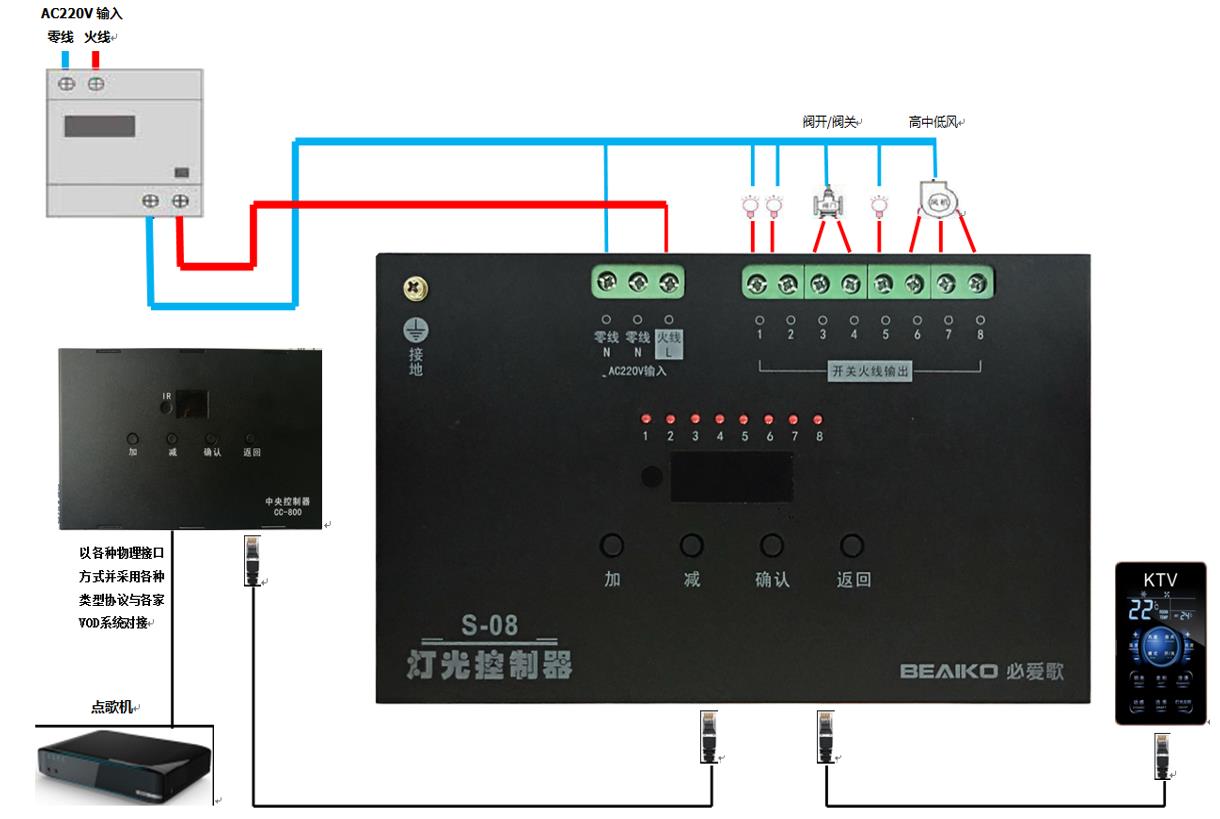

  九、灯控外围接线图



应用一:八路灯光控制(当排风功能打开后第五路作为排风通道使用)





应用二:三路灯光+空调控制(当排风功能打开后第五路作为排风通道使用)






项目

参数

使用环境温度:

-1040

使用环境湿度:

使用环境湿度:

存储环境温度:

-20 60

输入/工作电压:

AC100~240V/50-60Hz

整机自身功耗:

12W

总功率容量:

5000W,阻性负载

开关控制:

8

单路功率:

800W,阻性负载

单路控制功率:

1000W,阻性负载

LINK/N-LINK口最大带载:

12V/1A


整机外形尺寸:

260(L)*145(W)*50(H)mm
