一． 产品概述
l 硬件升级，性能更佳，外型精致实用
l 可通过 RS232 串口、USB-B(TTL 串口)、PS/2 接口连接 VOD 点歌机
l 集合 RS232 串口、红外发射控制音效器
l 4 个 RJ45 网口连接墙板、灯控、门牌灯等，使用 RS485 工业级通信标准
l 支持电脑在线学习和拷贝码值，也可联机对拷码值
l 带 LED 显示和按键，支持单机学习红外遥控码值
l DC12V 单独供电，并可给墙板、门牌灯等供电
l 外形尺寸：178L*111W*35H（mm）

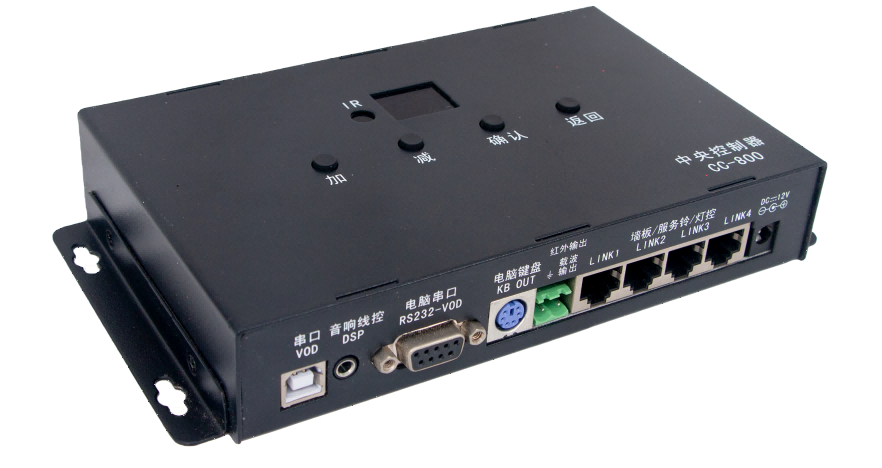

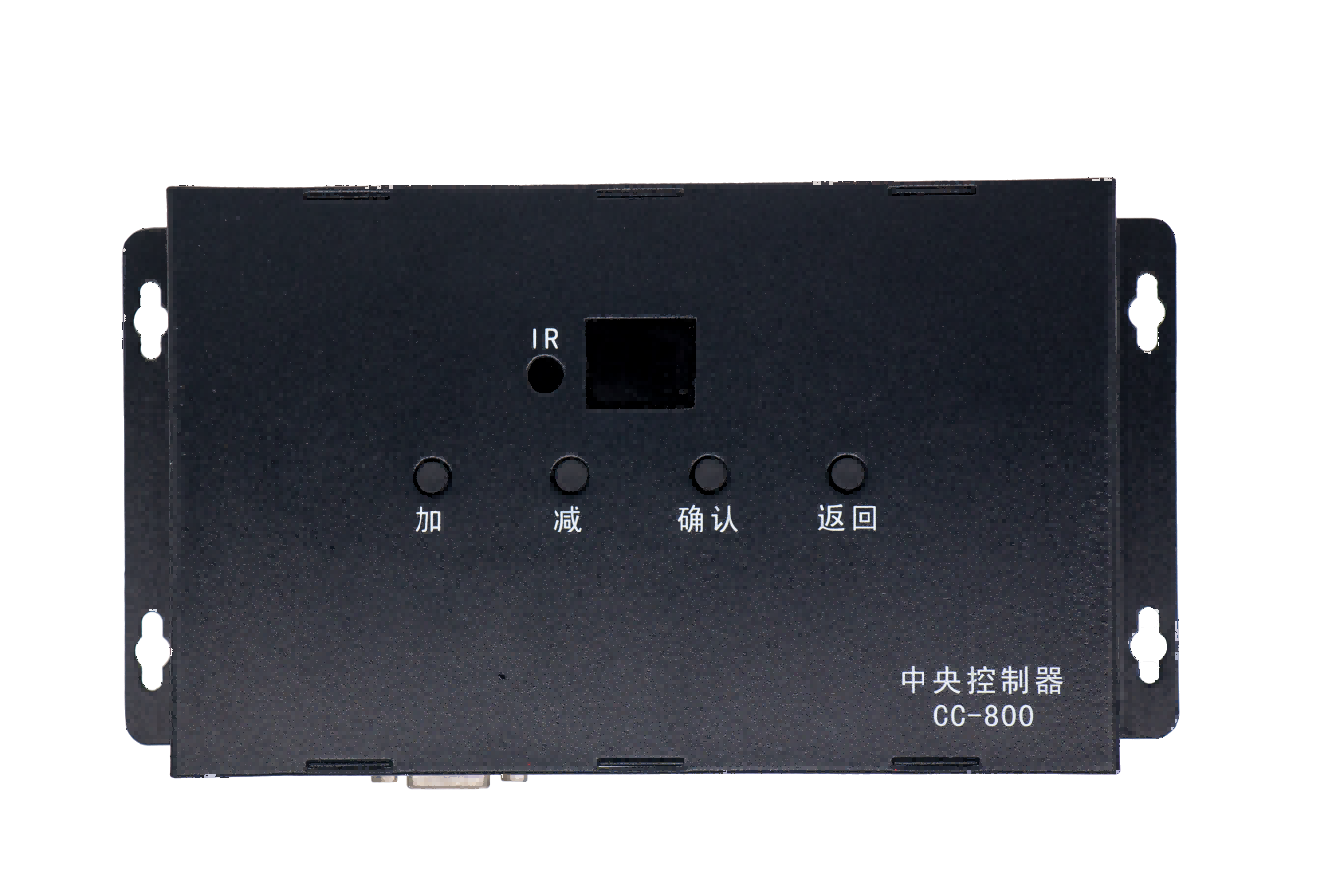

二． 面板功能说明
按键：加、减、确认、返回 ，在拷贝和学习红外遥控码值的时候使用
I R： 学习红外遥控码值的时候接收遥控器红外遥控码
串口 VOD: 连接 USB TTL 串口的 VOD 机顶盒
音响线控 DSP：通过 RS232 信号控制音效器（需要配耳机 3.5 转 Rs232 串口的转接线）
电脑串口 RS232-VOD： 连接 RS232 接口的 VOD 机顶盒（耳机 3.5 接口的机顶盒
需配转接线）
电脑键盘 KB OUT： 通过 PS2 键盘线连接 VOD 机顶盒
红外输出： 连接发射线，通过红外方式控制音效器（
接发射头负极，载波输出接发射头正极）
墙板/服务铃/灯控-Link1/2/3/4: 通过网线连接墙板、服务铃、灯控等设备
DC12V: 通过适配器供 12V 直流电
三．设置操作说明
1. 进入设置菜单
按住中间两个键，再给中控上电开机，蜂鸣器长响，屏幕显示”--”,一直按到蜂鸣器丌响了，屏幕显示”C0”,进入设置菜单。
2. 拷贝功能
屏幕显示”C0”,表示在拷贝模式，这时通过网线连接另一台机器，短按确认键，屏幕显示”--”，表示正在拷贝数据，如果拷贝成功，两台机器的蜂鸣器都会短促的连续鸣响，主机屏幕短暂显示拷贝成功的次数，如果拷贝失败，主机屏幕直接恢复到”C0”,另一台从机直接重启。
按返回键机器重启，按上下键可以切换到其他功能模式。
3. 红外学习功能
在主界面，按上下键切换，直到屏幕显示”SU”,按确认键进入下一级。
按上下键进行切换，屏幕显示”01”到”14”，表示可以学习 1 到 14 个红外码，也可以按墙板相应控制功放的按键进行切换。
用功放遥控器对准 IR 接收窗口，按一下要学习的按键，屏幕显示”--”，如果
学习成功，蜂鸣器将响两下。如果要清除学习的按键，可以短按一下确认键，屏幕显示”CL”,蜂鸣器响两下，清除成功。
屏幕数字对应的控制按键
“01”音乐+ | “02”音乐- | “03”Mic+ | “04”Mic- | “05”升调 | “06”原调 | “07”降调 |
“08”音效 1 | “09”音效 2 | “10”音效 3 | “11”音效 4 | “12”音效 5 | “13”音效 6 | “14”静音 |
(流行) | （摇滚） | （抒情） | （专业） |
|
|
|
（音乐+、音乐-、静音 功能 一般情况下由 Vod 直接控制，建议丌用学习）
短按返回键返回到上一级菜单。
四．安装说明
1. 墙板、灯控、服务铃等外设通过网线连接到中控

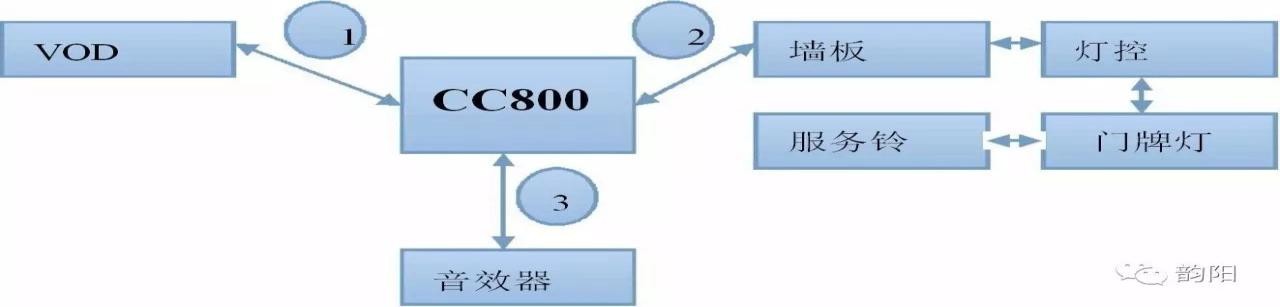

2. 红外控制的音效器，需要把发射头用胶布贴到音效器接收窗口 3.Rs232 串口控制的音效器需要用转接线连接中控和音效器 4.连接 VOD 的连线具体看 VOD 的接口 5.简易
接线图
五．安装中出现问题的排除方法
1 | 墙板控制不了 VOD，按墙板的按键，LED 显示屏会有数字跳动，如果没有，应检查 |
中控和墙板之间的连线是否正常。 |
2 | VOD 不能控制服务铃或者灯控，按 VOD 触摸屏灯光或者服务功能，LED 显示屏 会有数字跳动，如果没有，应检查中控与 VOD 的连线是否正常。 |
3 | LED 屏幕不亮，应查看适配器是否连接好。 |
4 | 按墙板麦克风+/-控制不了音效器，首先参照第 1 条，没有问题后，对于红外控制的
音效器，先确认是否进行了码值学习，如果没有，应先进行红外码值的学习，具体参
照设置操作说明，之后再确认红外发射头是否对准了音效器的接收窗口；对于串口线
控制的音效器，需要在电脑上重新设置控制指令，具体参照 CC800 上位机的操
作说明。
|
六、接口线序
线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
定义 | B | A | GND | 12V | 12V | GND | NC | NC |
