一、应用场所
本产品主要应用于KTV包房和大厅、中小酒吧、以及多功能厅宴会厅等场所，实现对魔幻跑马灯带或点光源的2D或3D控制，并且连接E-300系列声光感应智能控制器以实现灯光与声音的实时效果联动。
所谓2D或3D是指灯带不是简单的从头跑到尾的一两条线，而是很多条甚至几十条几百条组成的显示面或者显示立体面。
二、功能参数及面板接口
1、产品功能
主要功能 | 说明 |
Dmx512功能 | 两路DMX512网口输入，可以通过DMX512调用及设置 一路主DMX512网口输出，连接其他MH2022扩展使用 |
灯带控制功能 | 8路魔幻灯带控制端口 每端口支持1024个像素点，8路一共8192个像素点 支持芯片断点续传 |
内置128MB存储 | 数据采用专业算法，增加系统可靠性 |
USB下载功能 | 可以通过U盘下载灯光参数，支持系统程序升级 |
声光联动功能 | DMX连接E-300系列智控实现联动功能 |
TCP/IP | 可以通过TCP/IP网口连接电脑在线调试 |
电脑软件 | 通过电脑软件网络在线调试 |

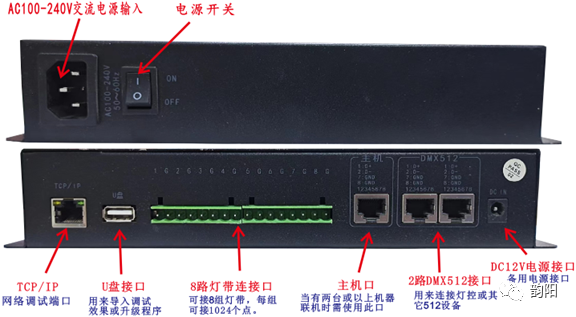

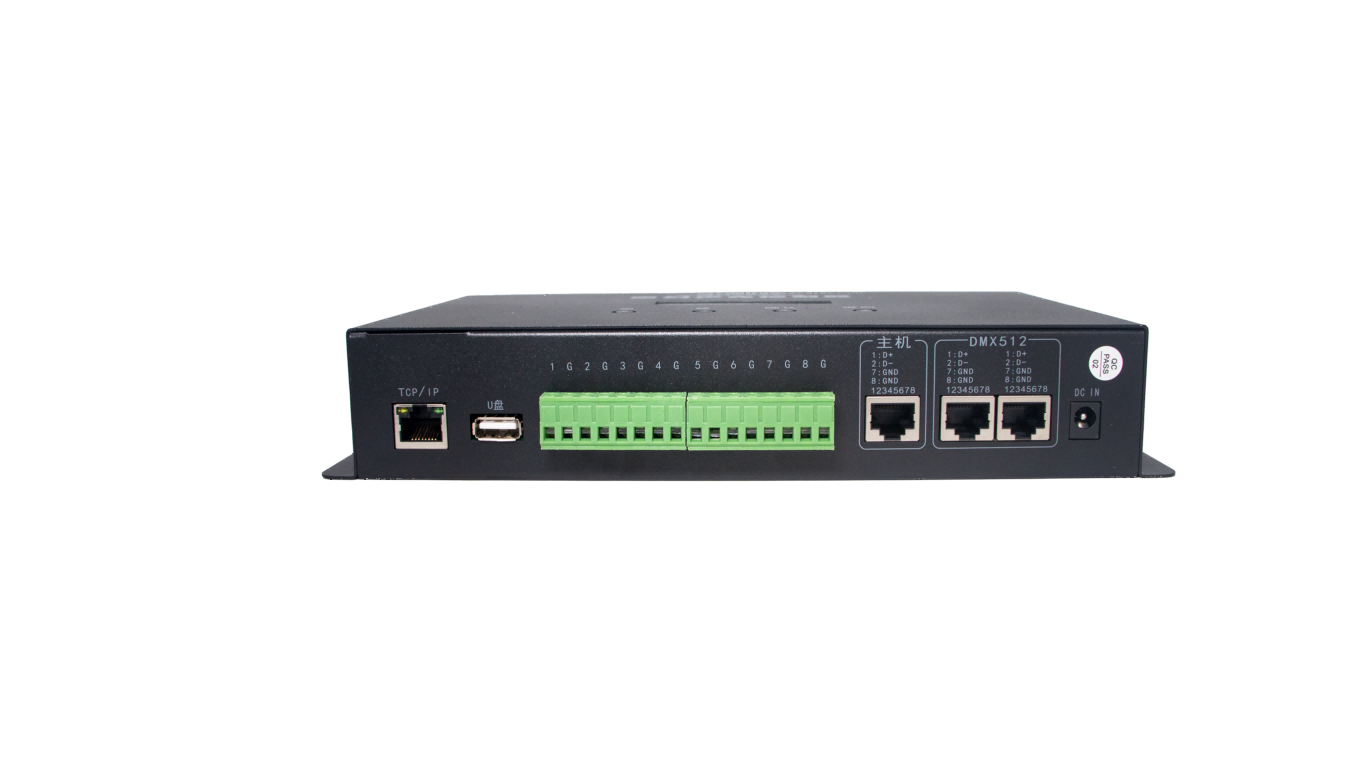

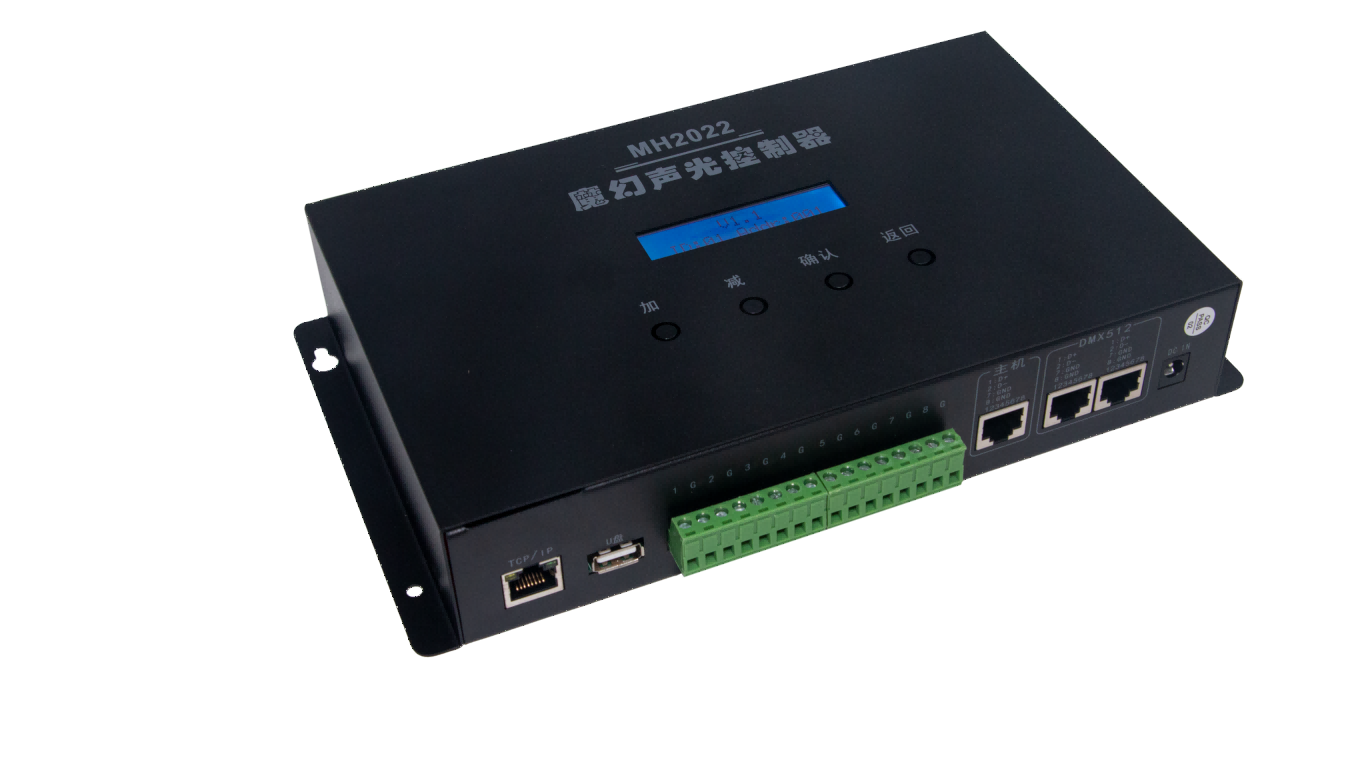

2、面板接口
MH2022采用壁挂式设计，可以安装于KTV设备机柜内，只占用很小侧壁空间，也可以方便的安装于天花或者墙壁。

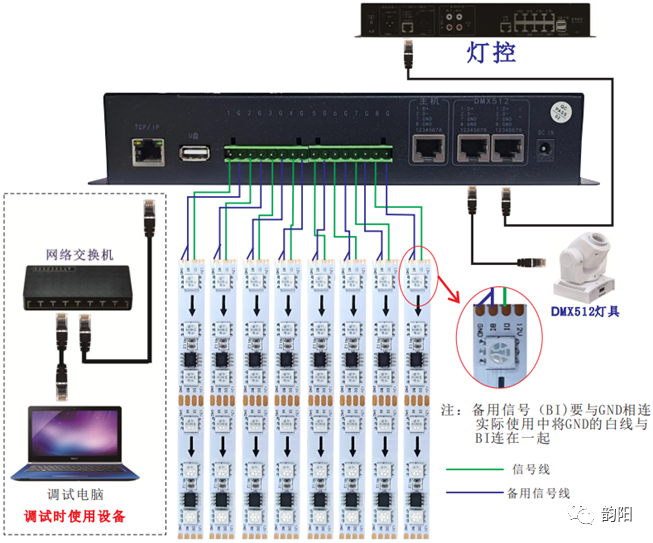

三、单台应用
一台MH2022控制器有8个端口连接灯带，每端口可连接1024个点，这样单台MH2022最多支持8*1024=8192个点。当一个房间所用灯珠数量总和少于8192个点时，一般使用一台MH2022即可。特殊情况下，当房间的造型有多个而且完全没有关联时，效果则可能很难协调发挥，则需要多配置1台MH2022以组合编制更多的效果素材，以达到更好的效果体现。如果采用每米60灯珠的3点IC灯带，则每个端口最多可接1024/20=51米。 采用每盘5米的标准，则每端口最多可接50/5=10盘。为使魔幻灯带达到声光联动的效果，需要MH2022与E-300系列智能灯控配套使用。
四、多台应用

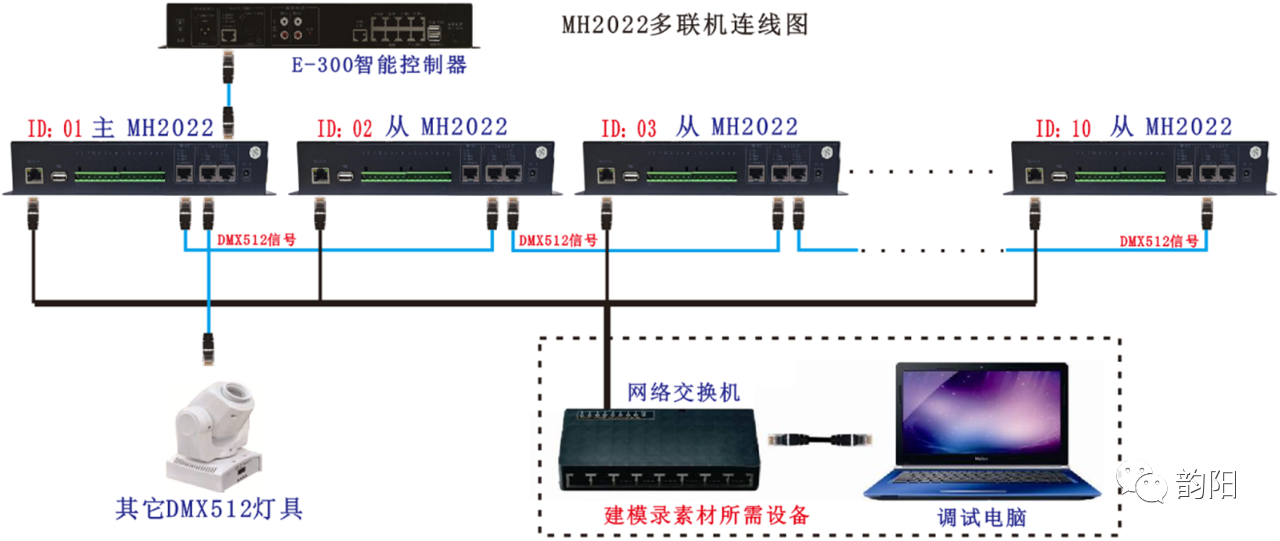

一台MH2022控制器最多支持8*1024=8192个点。当一个房间所用灯珠数量多于8192个点时，则需要配置多台MH2022。一般情况下，为保证实现声光联动，一个复杂的造型最多可以有10台MH2022，也即是说，系统最大支持81920个点。如下图所示：当E-300与多个MH2022控制器连接时，E-300连接的第一个MH2022为主控制器，E-300的DMX512控制线必须连接到“主MH2022”的‘DMX512’网口上，然后从“主MH2022”的‘主机’网口上输出DMX512信号到“从MH2022”的‘DMX512’网口上（当还有其它DMX512灯具与MH2022连接时，这些灯具可以接“主MH2022”的另一个‘DMX512’网口上），然后再从“从MH2022”的‘DMX512’网口到下一个“从MH2022”的‘DMX512’网口上，以此类推一个造型最多可接10台MH2022，每台机器都需要设置不同的ID号来区分，在设置512地址码时，只有主机设置地址码，其它从机地址码全设置为1。在调试时各台MH2022的TCP/IP口分别接到网络交换机上，通过调试电脑来调试效果。
五、设置及测试说明
通电后长按‘确认’键直到屏幕显示‘Set Dmx-512 Addr’ 然后按‘加或减’直到显示‘Test Mode’ 再按‘确认’，此时屏幕显示‘*R****A***-*****’，如果六个端口都接了灯带则所有灯带均亮红色。按‘加’键可以改变亮的颜色，有R、G、B、W四种颜色可选；按‘减’键可以设置让哪个端口的灯亮，有A、1、2、3、4、5、6多种选择，A代表六个端口全亮，1代表端口1亮；2代表端口2亮；3代表端口3亮；4代表端口4亮；5代表端口5亮；6代表端口6亮。按‘确认’键可设置灯带是否跑马，有“-”、“K”、“M”三种选择，当选“K”的时候灯带快速跑马；当选“M”的时候灯带慢速跑马；选“-”的时候灯带常亮。设置完成后，按返回，再按一次返回保存退出并重启。2、设置机器DMX512地址（设置MH2022设备在E-300灯光效果设置中的512地址）通电后长按‘确认’键直到屏幕显示‘Set Dmx-512 Addr’ 再按‘确认’键进入机器DMX512地址设置，按‘加或减’选择要设置的DMX512地址，设置完成后，按返回，再按一次返回保存退出并重启。3、设置机器ID（多机联机使用时需要设置机器ID，用ID号来区分多个MH2022）通电后长按‘确认’键直到屏幕显示‘Set Dmx-512 Addr’ 然后按‘加或减’直到显示‘Set ID’ ,再按‘确认’键进入机器ID设置，按‘加或减’选择要设置的ID号，然后按‘返回’ 保存退出并重启。4、设置NO DMX-512 file（设置没有512信号时播的文件）通电后长按‘确认’键直到屏幕显示‘Set Dmx-512 Addr’ 然后按‘加或减’直到显示‘NO DMX-512 file’ ,再按‘确认’键进入播放文件设置，有“ALL、001、002—050”，总共50个效果，选ALL的时候播放所有效果。设置完成后，按返回，再按一次返回保存退出并重启。5、设置PlayALL Time(设置效果播放的时间)通电后长按‘确认’键直到屏幕显示‘Set Dmx-512 Addr’ 然后按‘加或减’直到显示‘PlayALL’ ,再按‘确认’键进入效果播放时间设置。按‘加或减’选择要设置的播放时间单位是秒。设置完成后，按返回，再按一次返回保存退出并重启。6、设置SET LEDRGB（设置灯带RGB顺序的）跟据所用灯带RGB的顺序不同共有6种选项，当灯带颜色不对时需要修改此选项。
