SX-108RS说明书

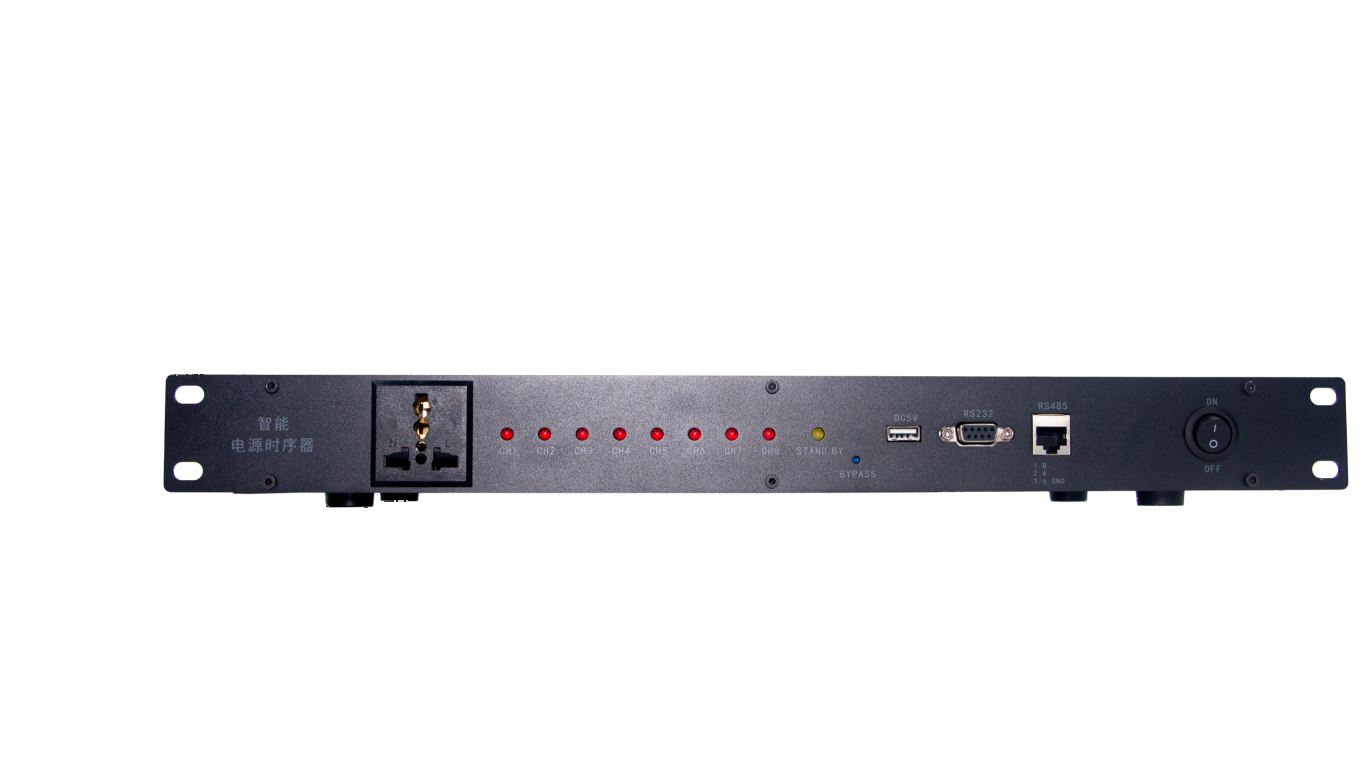

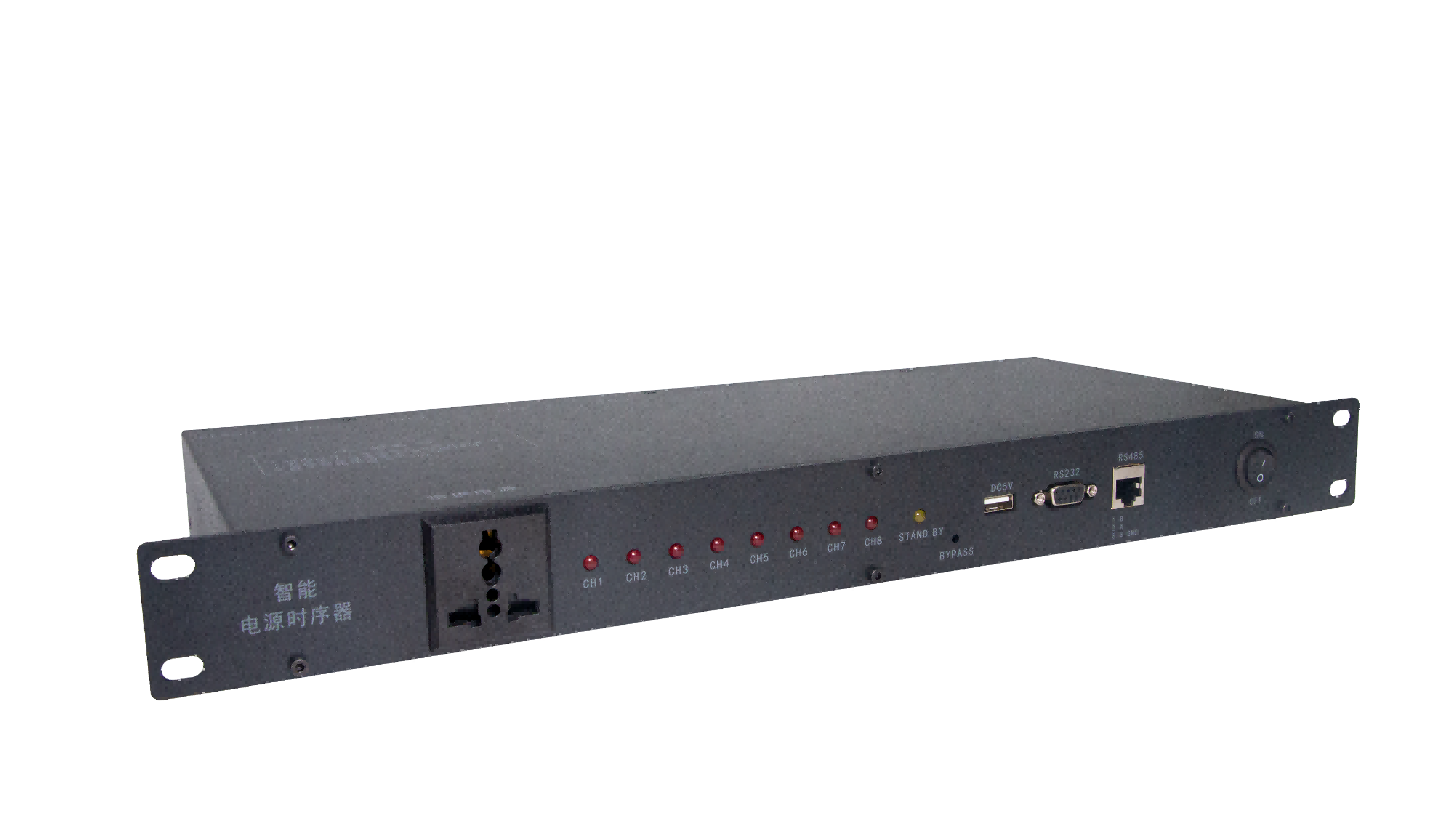

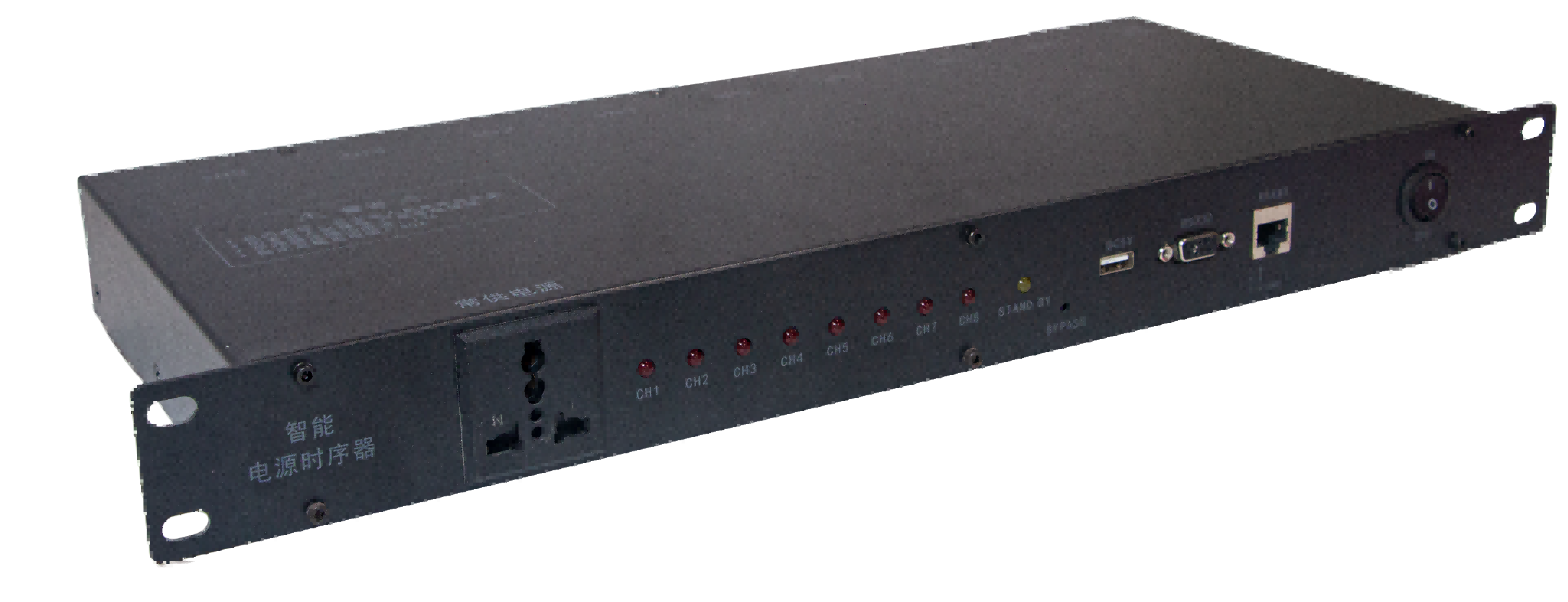

一、产品概述
SX-108RS是一款用于控制用电设备开启/关闭的时序器，能有效防止用电设备同一时间开启产生的电流冲击，保护用电设备，同时通过电源集中管理，达到节约用电的目的。可通过232信号控制时序器的开启和闭合，有多种波特率可设置，主要应该用在各类音响工程、电视广播系统、电脑网络系统及其它电气工程中。
二、产品特性

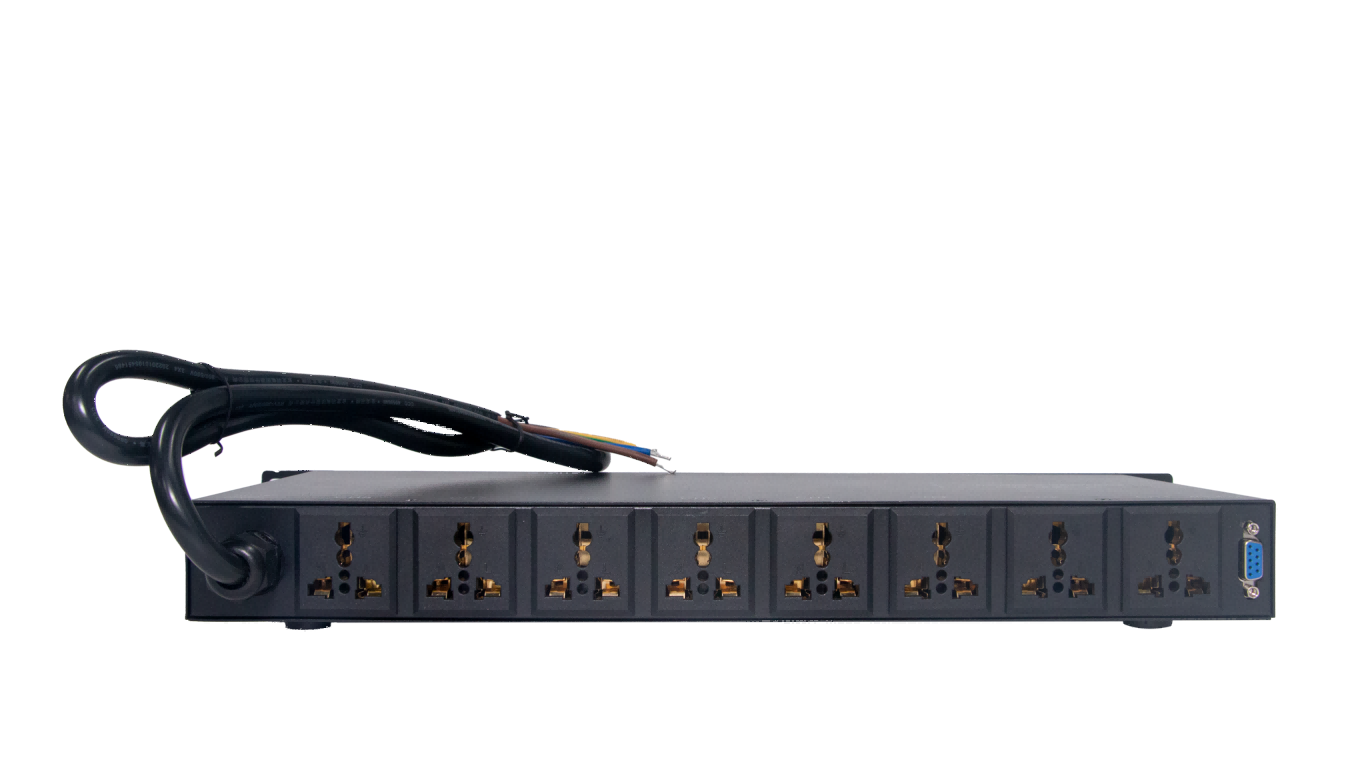

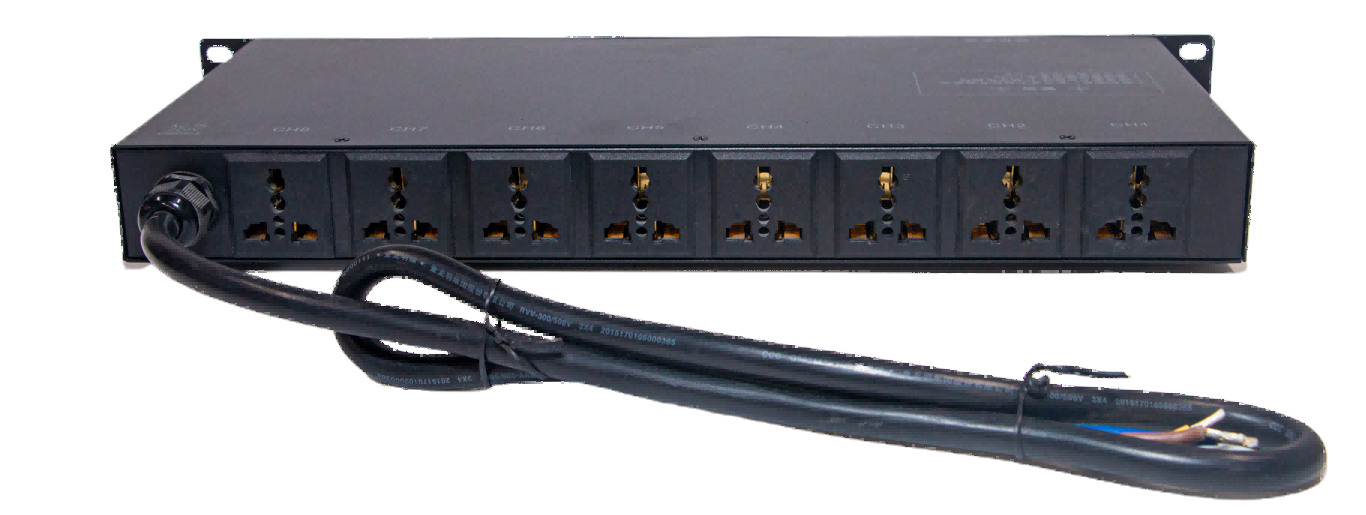

l 具有8路开关通道，1路常备电源输出；
l 1路DC5V/500mA电源输出（USB接口形式）可为手机或充电宝等小型用电设备供电。
l 1个标准DB9接口，用于接收外界控制信号。
l 1个RS485接口，可以通过墙板或RS485信号控制时序器的开和关。

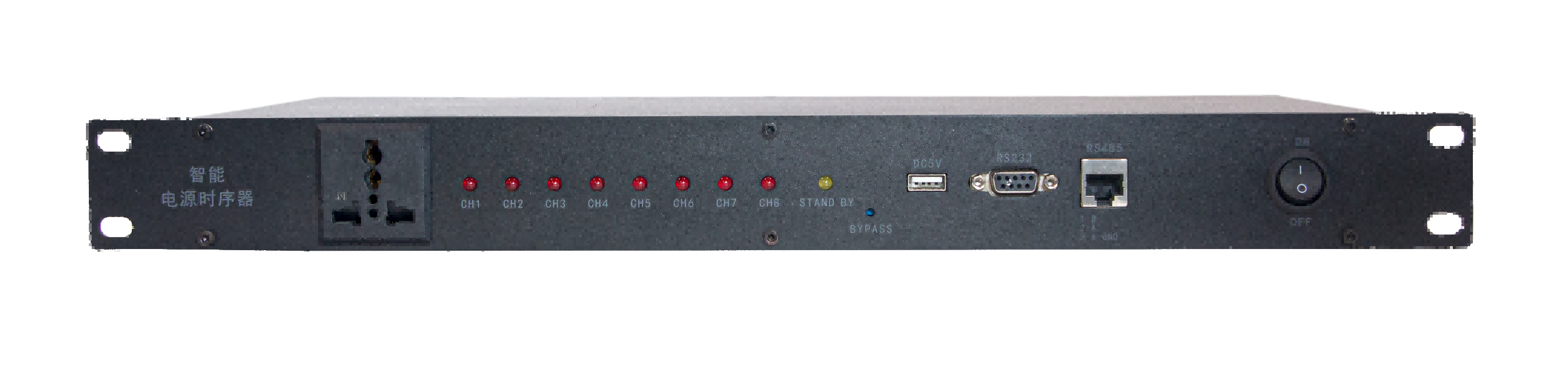

l 8路LED通道指示灯，显示当前通道开关状态，当红灯亮时说明这一路开关是闭合的。
l 1个船型开关控制，可手动控制时序器的开启可关闭。
l 1路黄色电源指示灯，当通电时亮黄色，当开启时序器时灭掉。
l 1个BYPASS应急开关，在设备通电且各通道关闭的情况下，按下此开关可同步打开或关闭所有输出通道。
l 分组控制功能：可通过上位机将8路通道分成2组来控制，（如：第一组为1、2、3、4路；第二组为5、6、7、8路，当开启第一组时，只开启第一组第二组是关闭的，当开启第二组时第一组关闭）。
l 常开功能：可通过上位机设置某一路或几路通道为常开状态，方便给需要常供电的设备供电。
三、接口说明

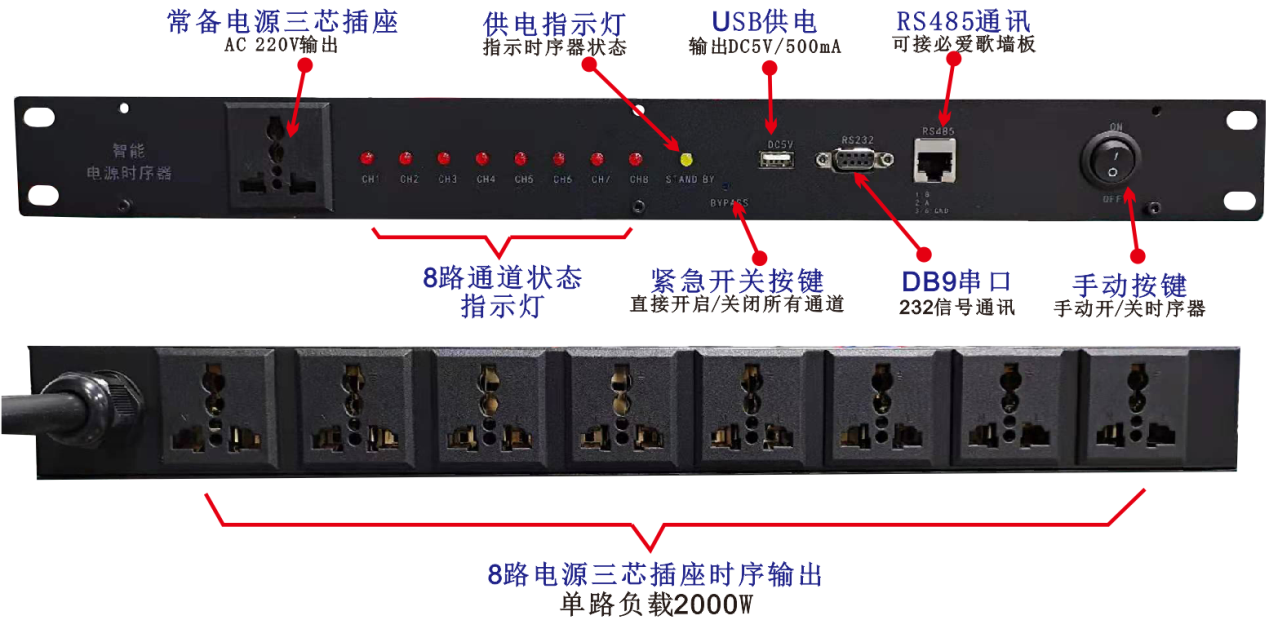

四、接线方案说明

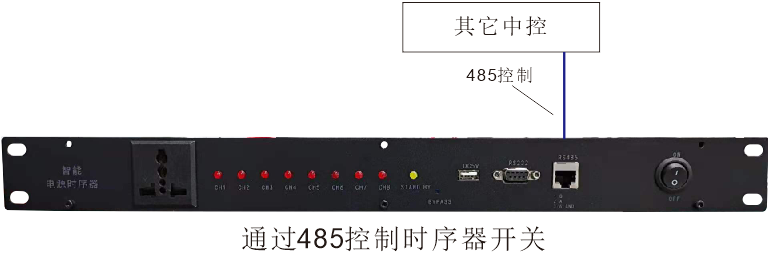

方案1

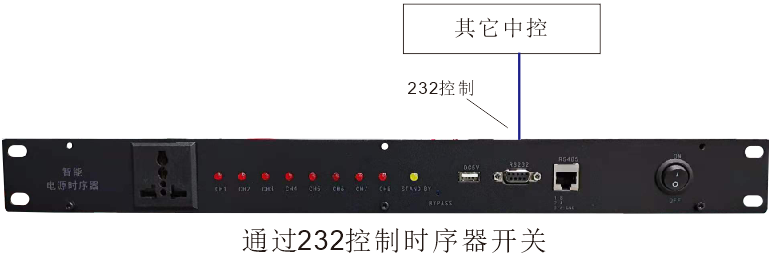

方案2

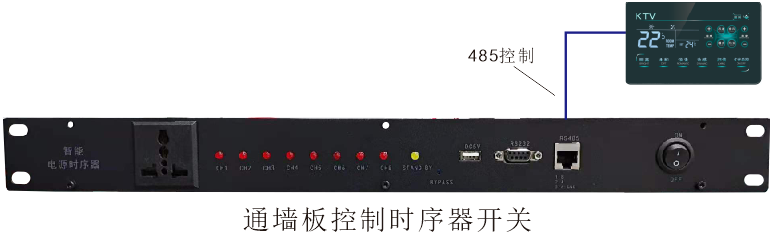

方案3
五、使用说明
１、手动控制：在BYPASS开关处于关闭状态，STAND BY指示灯为黄色的时候，按下船形开关到ＯＮ，此时时序器从１到８时序开启。按下船形开关到ＯＦＦ时，时序器从8到１时序关闭。
２、信号控制：通过发送控制协议到DB9串口或RS485接口，可以控制时序器的开、关、单路继电器的开和关。
３、可通过SX-108RS上位机，对各通道开/关延迟时间进行自由设置（0－999秒）
４、 可通过SX-108RS上位机，对各通道进行分组、单通道开启常供电模式以及开/关延迟时间（0－999秒）等自由设置。
六、协议表出厂默认 RS485波特率 1200 DB9波特率9600
功能说明 | 控制码 | 反馈码 | 备注 |
修改时序延时时间 |
|
| 待开发给出 |
查询码 | BE 8C FF 4F | CA 8C status 4F | status 从右到左依次为通道1- 通道8，置1 则为开启状态，如 CA 8C 0C 4F，0x0C 转为二进制 0b00001100，表示通道3 和通 道4 开启，其余为关闭状态 |
时序开 | BE 8C 97 4F |
|
|
时序关 | BE 8C 9D 4F |
|
|
插座1开 | BE 8C BA 4F |
|
|
插座1关 | BE 8C B9 4F |
|
|
插座2开 | BE 8C BC 4F |
|
|
插座2关 | BE 8C BB 4F |
|
|
插座3开 | BE 8C BF 4F |
|
|
插座3关 | BE 8C BD 4F |
|
|
插座4开 | BE 8C F2 4F |
|
|
插座4关 | BE 8C F1 4F |
|
|
插座5开 | BE 8C F4 4F |
|
|
插座5关 | BE 8C F3 4F |
|
|
插座6开 | BE 8C F6 4F |
|
|
插座6关 | BE 8C F5 4F |
|
|
插座7开 | BE 8C F8 4F |
|
|
插座7关 | BE 8C F7 4F |
|
|
插座8开 | BE 8C FA 4F |
|
|
插座8关 | BE 8C F9 4F |
|
|
插座9关/模式A关 | BE 8C FB 4F |
|
|
插座9关/模式A开 | BE 8C FC 4F |
|
|
插座10关/模式B关 | BE 8C FD 4F |
|
|
插座10关/模式B开 | BE 8C FE 4F |
|
|
