CQ108智能电源时序器说明书

一、产品概述

































CQ108是一款用于控制用电设备开启/关闭的智能电源时序器,共有9个通道,可以通过设备按键、外接RS485触控面板、及第三方RS232串口进行控制,还可以通过108时序配置软件进行各种设置。CQ108能有效防止用电设备同一时间开启产生的电流冲击,保护用电设备,同时通过智能化管理,达到节约用电的目的。CQ108主要应该用在各类音响工程、电视广播系统、电脑网络系统及其它电气应用系统。



二、产品功能

l  1个63A空气开关断路器,当后级短路时可自动断开

l  1个LCD显示屏可显示电网电压。

l  8个可控制开启/关闭通道,1个常备开启电源通道。

l  1个时序开关按键,可手动控制时序器的开启/关闭

l  8个独立按键,可手动控制对应通道的开启/关闭

l  1个直通按键,可通过小螺丝刀手动控制时序同时开启/关闭8个通道

l  1个RS485接口,通过网线外接控制面板控制时序器开关。

l  1个RS232接口,通过协议进行第三方控制及软件配置。

l  1个DC12V电源输入接口:可外接12V/2A电源适配器给时序器供电。

l  8个LED通道指示灯,显示对应通道开启/关闭状态,灯亮为开启状态。

l  1个待机状态指示灯,当所有通道关闭时亮黄色。

l  AB分组模式控制:可通过108时序配置软件将8路通道分成2组进行控制,例如第一组为1、2、3、4路;第二组为5、6、7、8路。

l  恒定通道开启控制:可通过108时序配置软件指定的1路或多路通道设定为恒定开启状态,设定后该通道不参与时序控制。

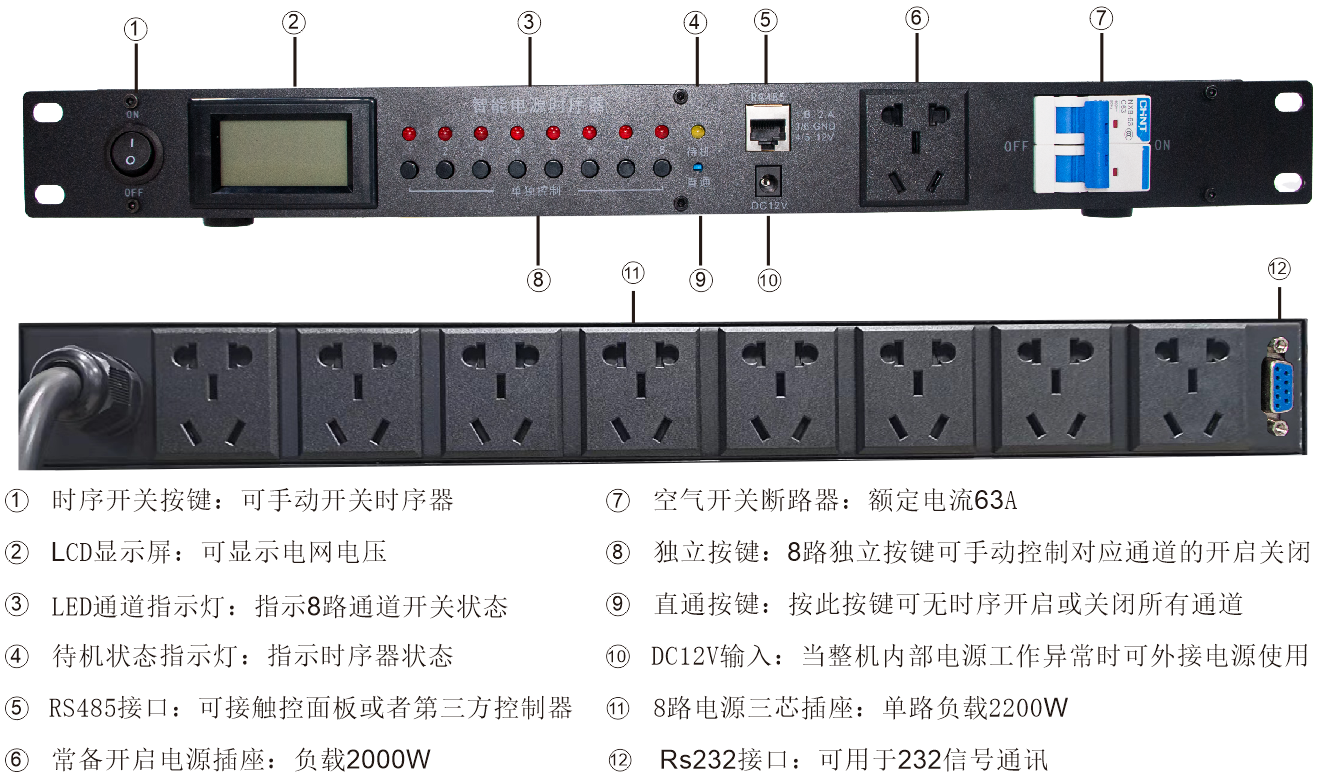

三、接口说明


四、接线方案说明

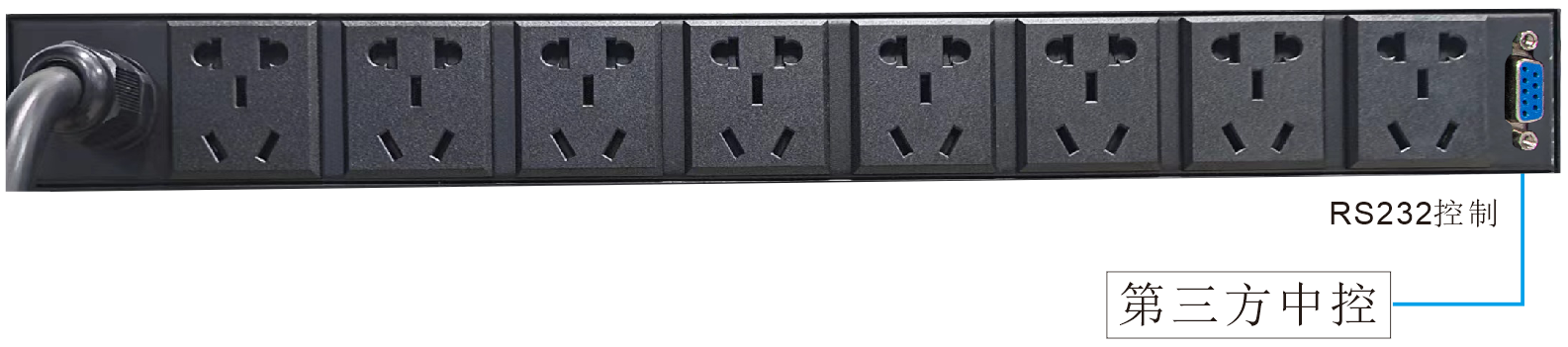

方案1(通过第三方控制)


方案2(通过触控面板控制)


五、技术参数

使用环境温度:

0——40

环境温度:

0——75

存储环境温度:

-20℃--60℃

总功率容量:

6600W阻性负载

输入/工作电压:

AC110VAC220V/50HZ

整机自身功耗:

12W

可控路数:

8路(每路2200W阻性负载,不超过2500W

常供电源:

12000W

RS232接口:

DB9类型

RS485接口:

RJ45类型,12V对外供电

电源插座参数:

10A/250V

电源输入线:

正标三芯4mm2线材外露1米

净重:

3KG

毛重:

3.3KG

整机外形尺寸:

L485*W200*H47mm(不含电源线及接头)



六、串口控制协议说明

出厂默认 RS232波特率9600RS485波特率1200



功能说明

控制码

反馈码

备注

查询码

BE 8C FF 4F

CA 8C status 4F

status 从右到左依次为通道1-

通道8,置1 则为开启状态,如

CA 8C 0C 4F0x0C 转为二进制

0b00001100,表示通道3 和通

4 开启,其余为关闭状态

时序开

BE 8C 97 4F



时序关

BE 8C 9D 4F



插座1

BE 8C BA 4F



插座1

BE 8C B9 4F



插座2

BE 8C BC 4F



插座2

BE 8C BB 4F



插座3

BE 8C BF 4F



插座3

BE 8C BD 4F



插座4

BE 8C F2 4F



插座4

BE 8C F1 4F



插座5

BE 8C F4 4F



插座5

BE 8C F3 4F



插座6

BE 8C F6 4F



插座6

BE 8C F5 4F



插座7

BE 8C F8 4F



插座7

BE 8C F7 4F



插座8

BE 8C FA 4F



插座8

BE 8C F9 4F



模式A

BE 8C FB 4F


控制A组通道时序关闭

模式A

BE 8C FC 4F


控制A组通道时序开启

模式B

BE 8C FD 4F


控制B组通道时序关闭

模式B

BE 8C FE 4F


控制B组通道时序开启

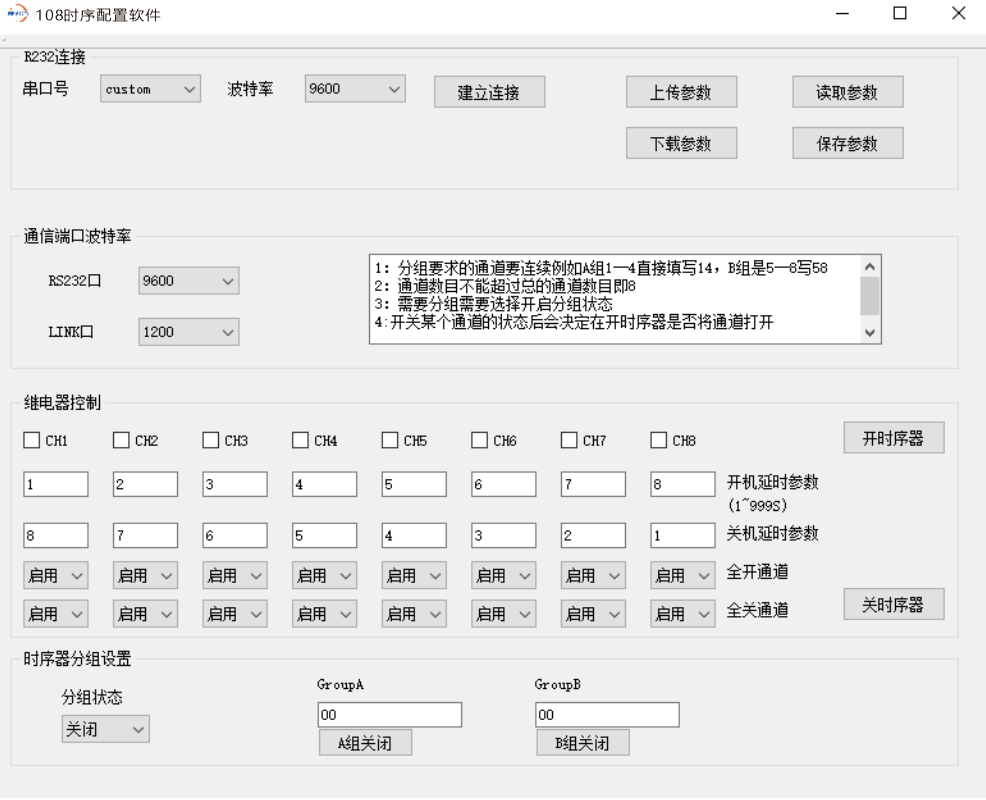

七、108时序配置软件说明


八、技术支持

有任何疑问请联系代理商或厂家。
