ZH301检测转换器说明书
一、 概述
ZH301检测转换器通过外接感应头感应外界检测信号，并把这个信号转变成功能代码传递给接收端的设备。KTV常用于烟机烟油检测、场所杀菌控制（人体感应）等；另外集成了485协议转换功能，可将一组协议码转换成接收设备能够识别的代码。
二、 功能介绍
1、 信号检测：具有三组干触点输入接口，可支持最多三组感应信号检测。
2、 协议转码：可将两种不同设备485的协议进行互相转换，达到设备完美对接的目的。

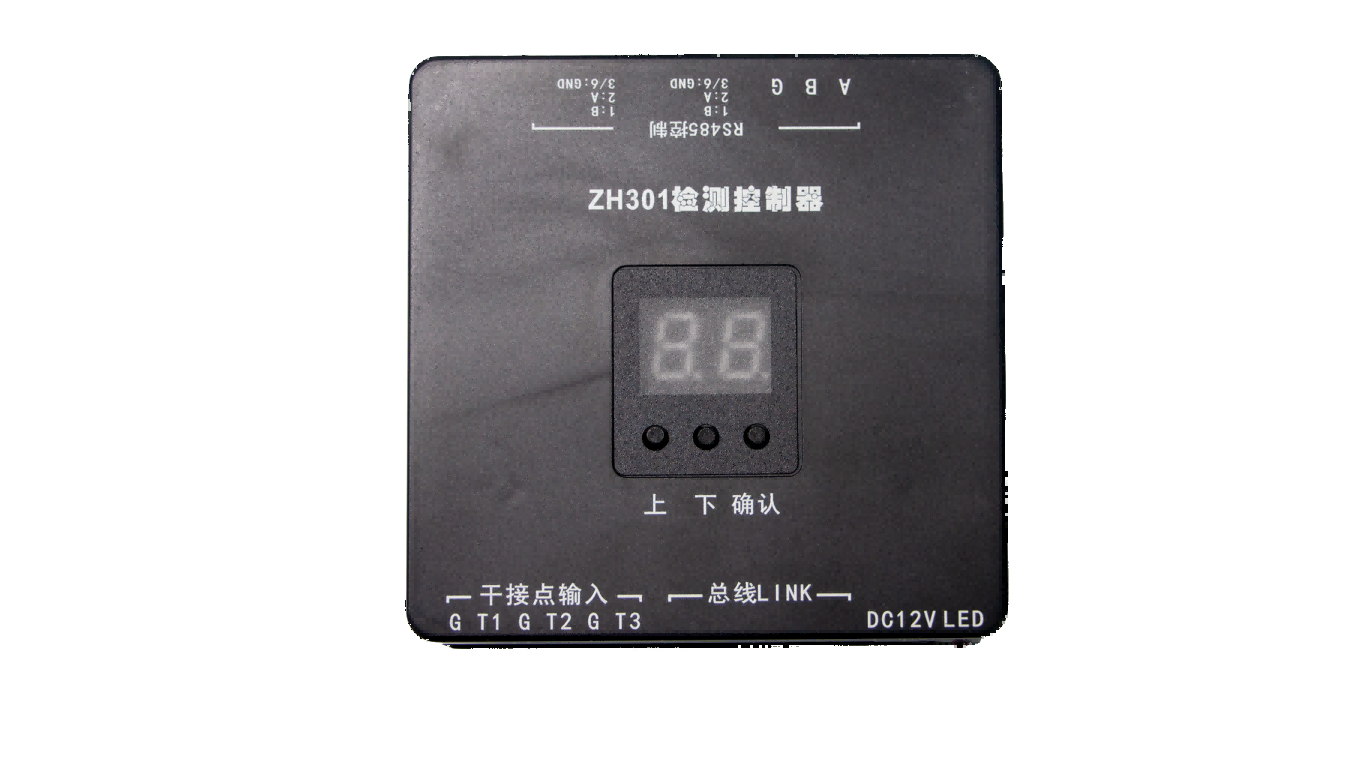

3、 2位数码管：显示版本号以及设备通道的检测状态。
4、 3个按键：用来设置查看设备的信息。

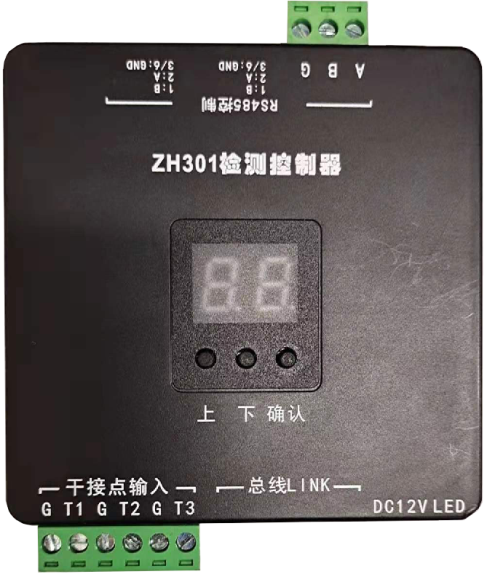

三、 接线说明
四、 U盘下载说明
1、 将ZH301总线LINK口与E-300的扩展口通过网线连接；
2、 在U盘上新建一个E-300文件夹（U盘不能是系统盘，U盘格式为FAT32）
3、 将ZH301升级程序文件名改为VOD.bin并拷贝到U盘E-300文件夹内。
4、 把U盘插入到E-300的U盘下载口，此时数码管显示“VOD-”同时会“嘀嘀~”响几下，直到显示“OVER”程序下载结束。
5、 把插在E-300扩展口的网线插回到下面的墙板/门牌灯口既可正常使用了。
